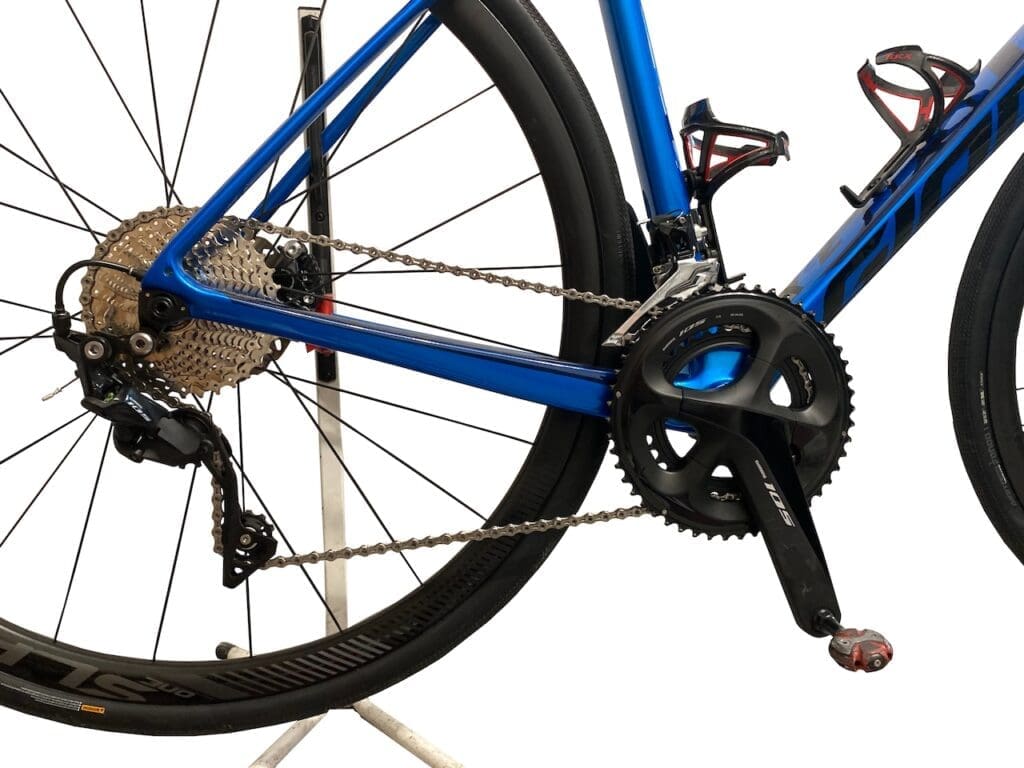

Avant la « généralisation » du Di2, Shimano a proposé une dernière version de dérailleur mécanique 11 vitesses, sur le Dura-ace, l’Ultegra, le 105 et le GRX. Avec une nouvelle architecture, toujours de mise sur les versions 12 vitesses des 105 et GRX ! Voici comment les règler.
Les outils
Pour régler les dérailleurs Shimano mécaniques 11 vitesses (et 12 vitesses) seconde génération il faudra une seule clé allen de 2 mm. Et c’est tout ! Pour la première génération c’est ici. et pour l’indexation c’est là !
Crédit photos : Frédéric Iehl
Temps et difficulté
Prévoyez 20 minutes et si l’opération n’est pas difficile globalement, l’alignement du dérailleur avant est un peu plus délicat. Il réclame une certaine précision pour obtenir des montées et descentes précises.
Étape 1

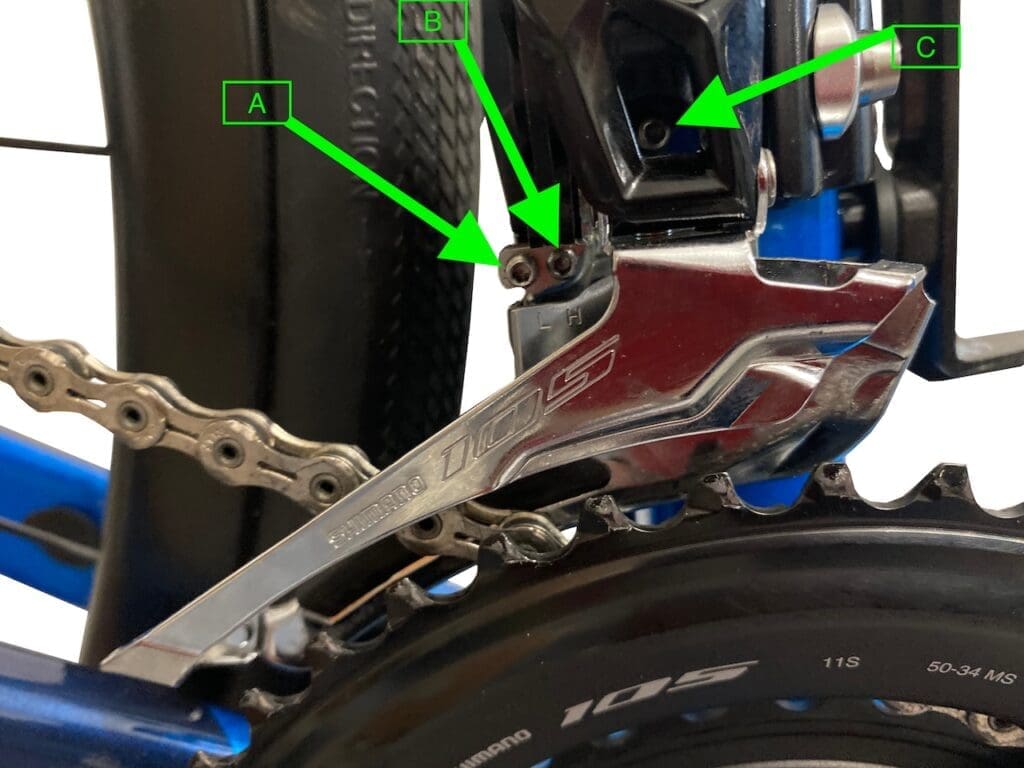

Les vis limitant la course du dérailleur avant sont placées à l’horizontale. La A est pour le petit plateau, la B est pour le grand plateau. La vis C sert à orienter le dérailleur vers l’intérieur ou l’extérieur.
Étape 2

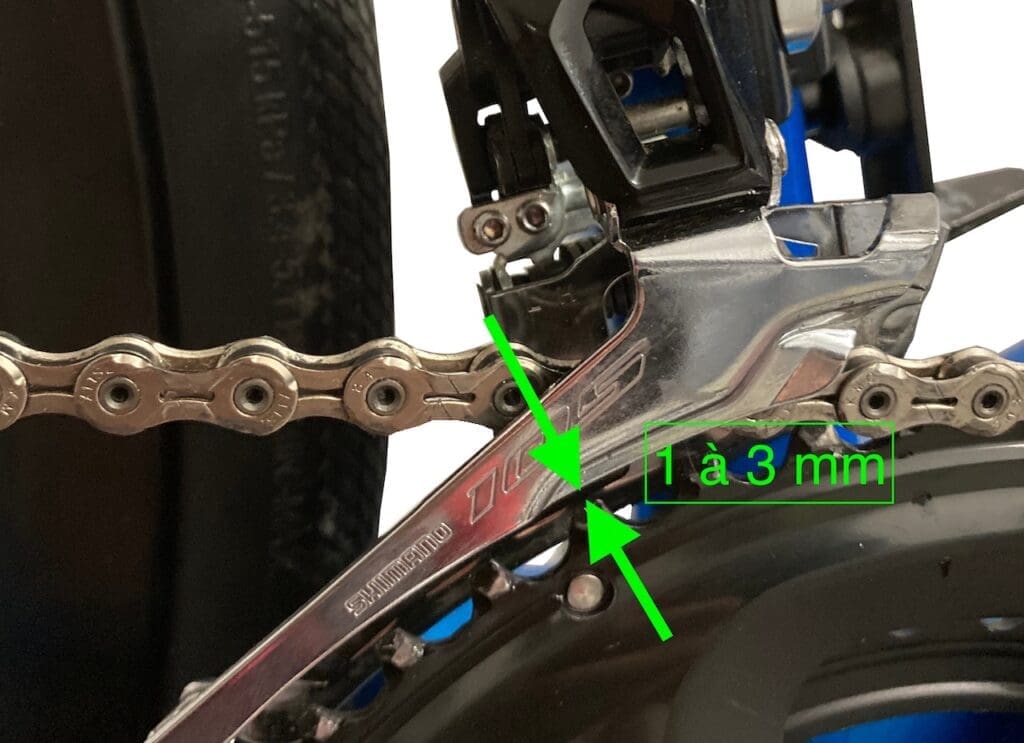

Le fourchette du dérailleur avant doit « frôler » les dents du grand plateau quand elle est placée au dessus. La distance entre la fourchette et les dents doit être de 1 à 3 mm.
Étape 3
Autre point important, il faut que la partie externe de la fourchette soit parallèle aux dents du grand plateau. Et pile au dessus. C’est une particularité pour régler les dérailleurs avant Shimano 11 vitesse seconde génération.
Étape 4

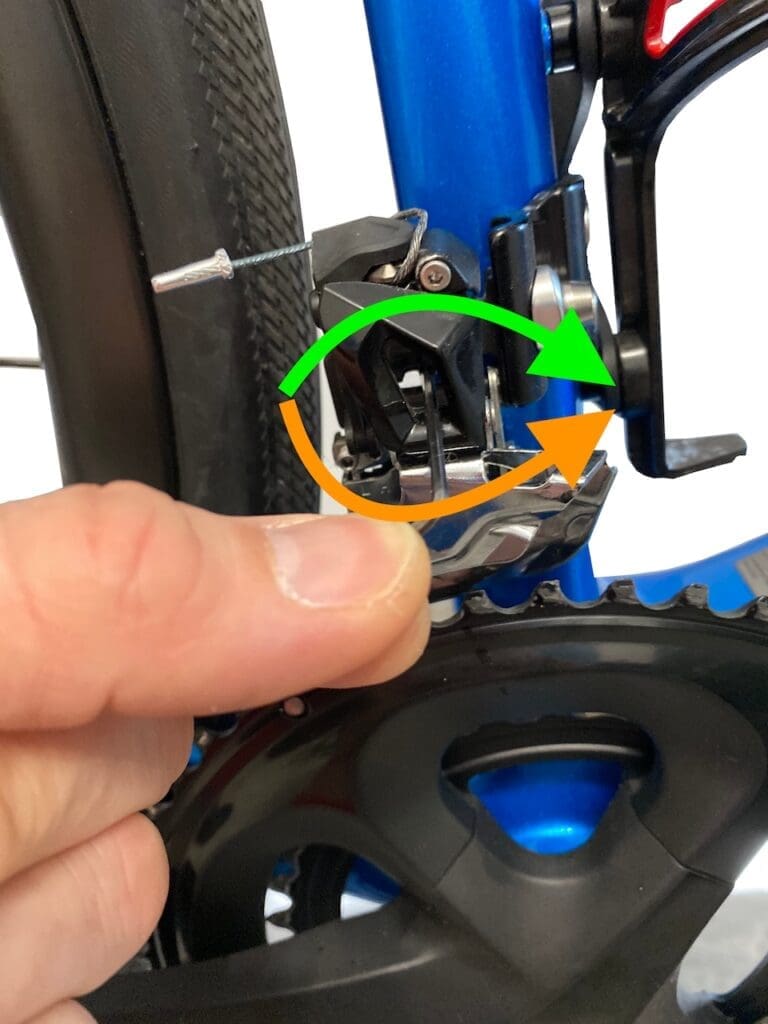

Il va falloir agir sur la vis C située dans les biellettes. Pour ramener le dérailleur vers l’extérieur on visse (flèche verte), pour le ramener à l’intérieur on desserre (flèche orange). Mais attention on ne force pas sur la vis, car elle appuie sur le cadre et peut donc le traverser. S’il est en carbone on prendra garde à ne pas le percer. Il y a normalement un « plaque de renfort » entre le cadre et la vis. Si elle n’est pas là, ne vissez pas !
Étape 5
On passe petit plateau-grand pignon.
Étape 6

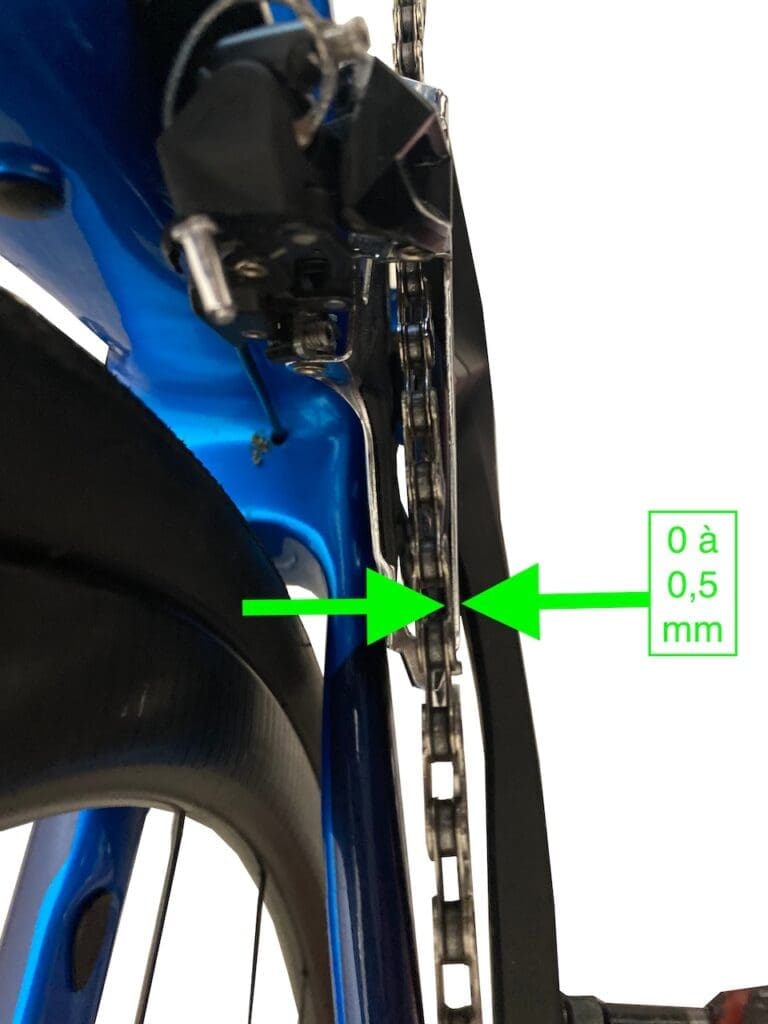

Il va falloir « rapprocher » la face interne de la fourchette de la chaîne. Avec un écart compris entre 0 et 0,5 mm, on sera bien.
Étape 7

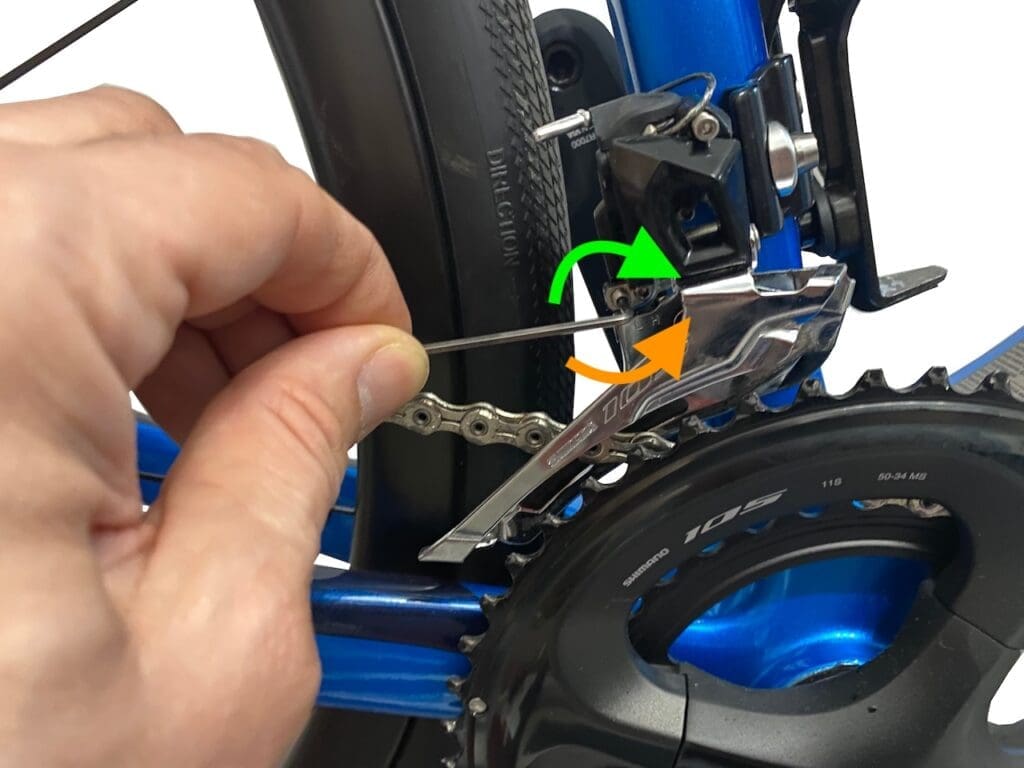

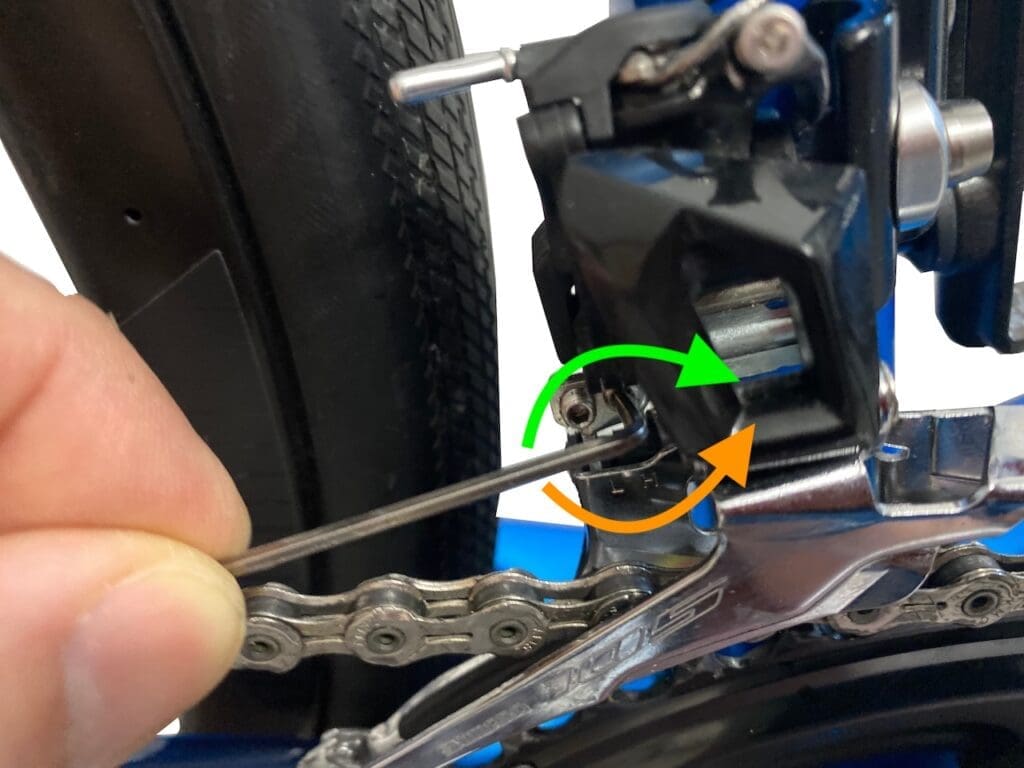

On agit alors sur la vis de réglage marquée « L ». On la serre (flèche verte) pour pousser la fourchette vers l’extérieur, ou on la desserre pour l’amener vers le cadre.
Étape 8
On passe ensuite grand plateau-petit pignon.
Étape 9

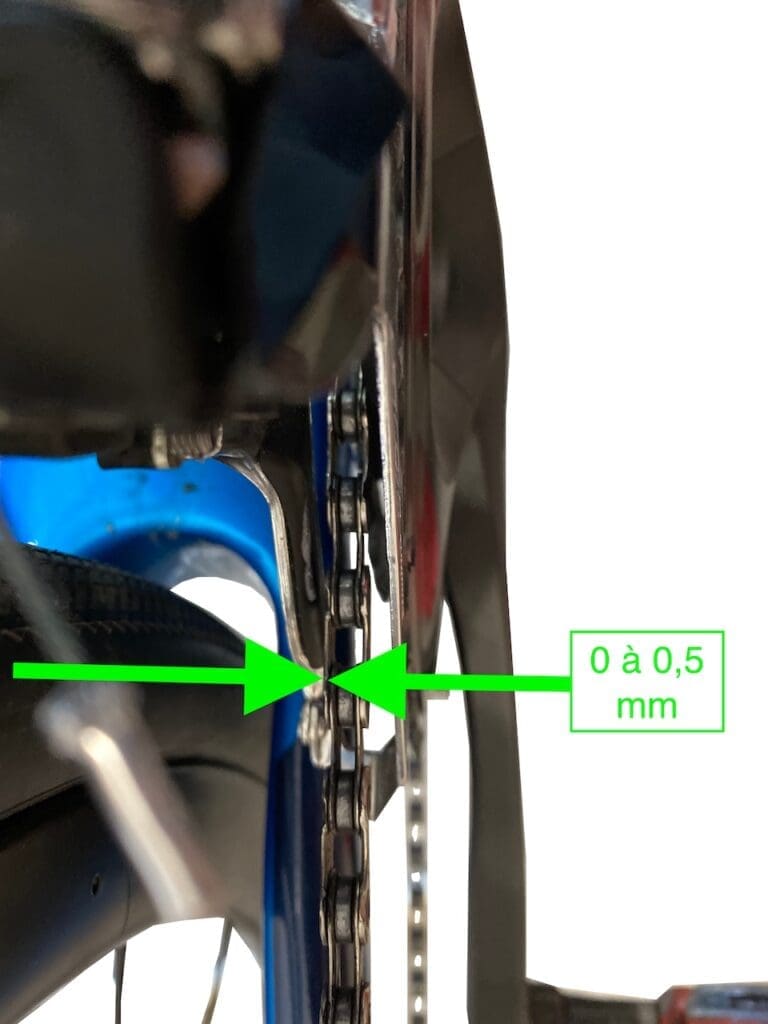

La face externe de la fourchette de dérailleur doit se situer entre 0 et 0,5 mm de la chaîne. Sur la partie avant de la fourchette c’est la face externe qui doit presque frotter sur la chaîne.
Étape 10
Pour bouger la fourchette on agit sur la vis marquée H. Si on serre (flèche verte), on pousse la fourchette vers l’extérieur. Si on desserre, flèche orange, la fourchette va vers le cadre.
Étape 11

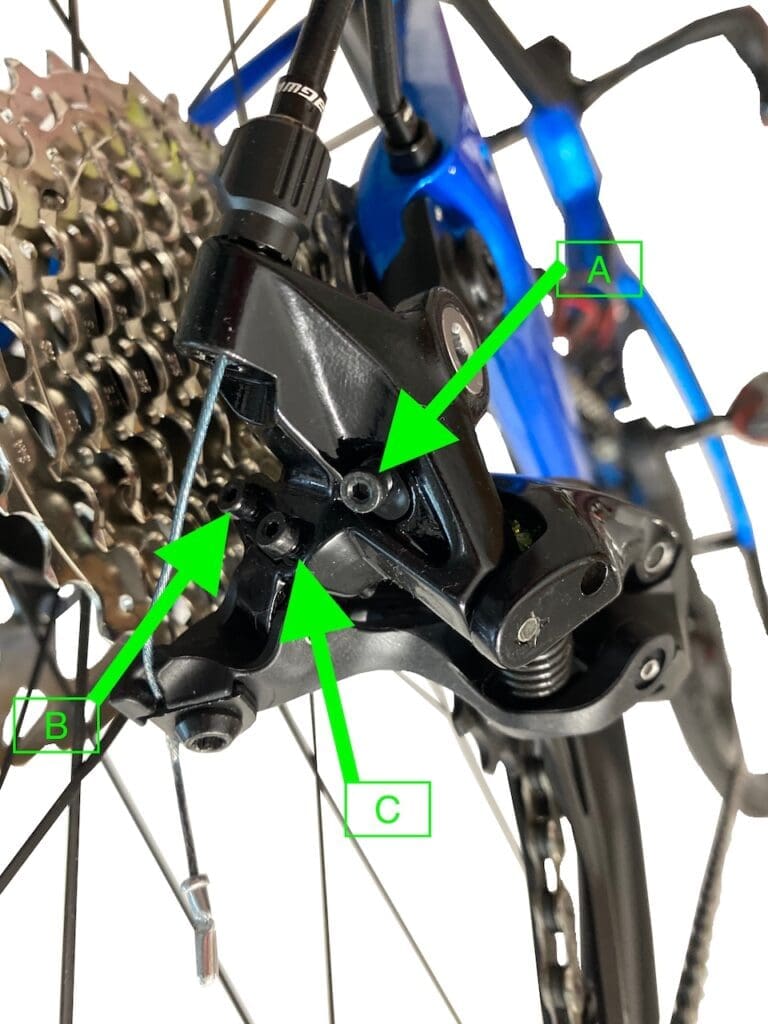

Il y a trois vis sur le dérailleur arrière Shimano 11 vitesses. La vis A commande l’écart entre les galets et les pignons. La B commande la course extérieure, la C l’intérieure.
Étape 12
On reste grand plateau-petit pignon.
Étape 13

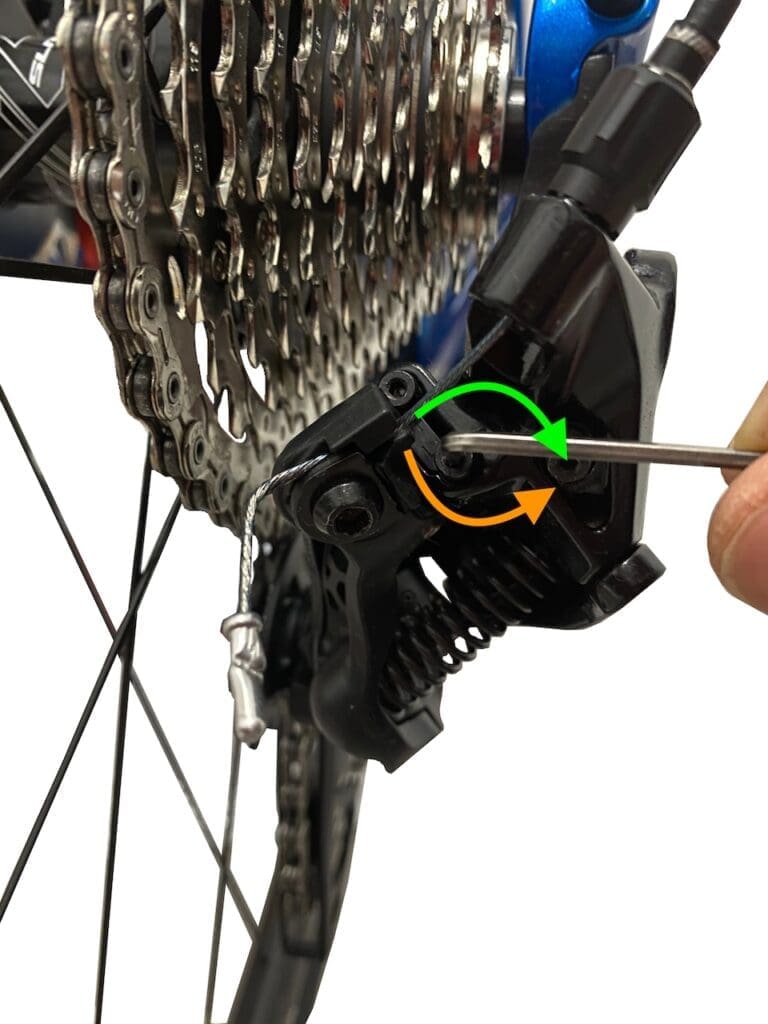

En faisant tourner le pédalier, on va agir sur la vis (marquage H) en s’assurant que la chaîne reste sur le petit pignon et ne fait aucun bruit. On serre, flèche verte, pour éviter que le chaîne n’aille trop vers l’extérieur, on desserre, flèche orange, pour permettre à la chaîne d’aller ou de rester sur le petit pignon sans bruit.
Étape 14
On passe ensuite à la combinaison, petit plateau-grand pignon.
Étape 15
On agit sur la vis (marquage L) de façon à ce que la chaîne puisse passer sur le grand pignon et y rester sans bruit. On serre la vis, sens flèche verte, pour s’éloigner de la roue ou on desserre , flèche orange, pour s’en rapprocher.
Étape 16

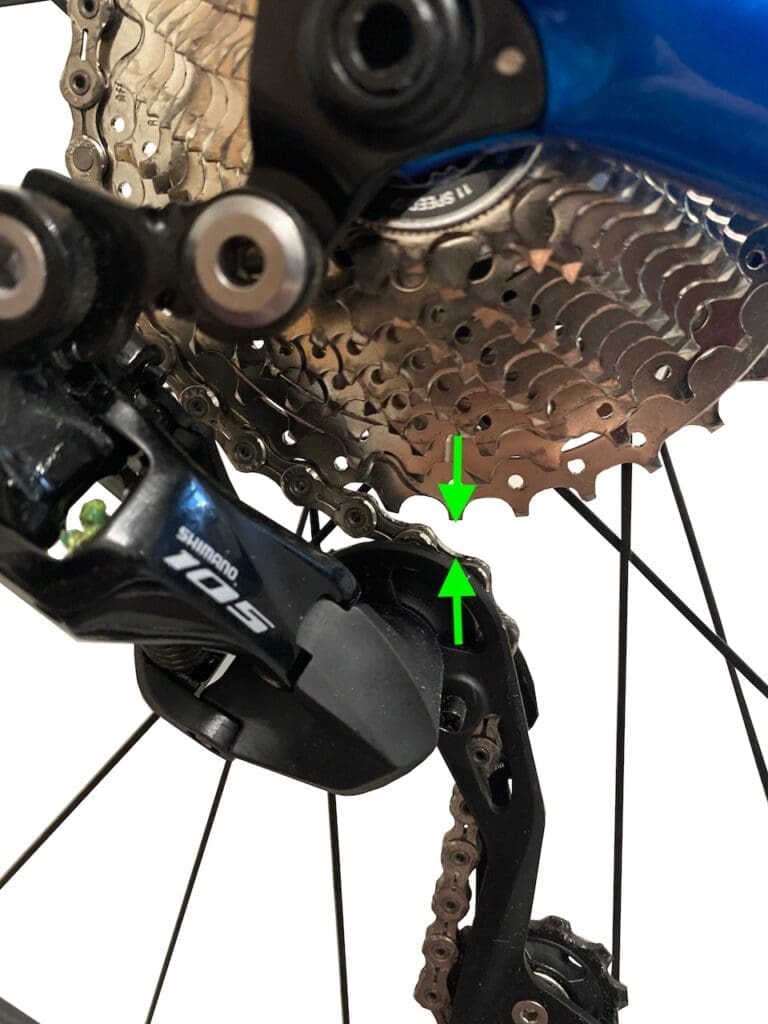

Il faut ensuite gérer l’écartement entre le train de galet et le plus grand pignon. Il faut que les deux soient le plus proche possible, mais sans se toucher… Il ne reste alors plus qu’à régler l’indexation des dérailleurs Shimano 11 vitesses de seconde génération !
Étape 17

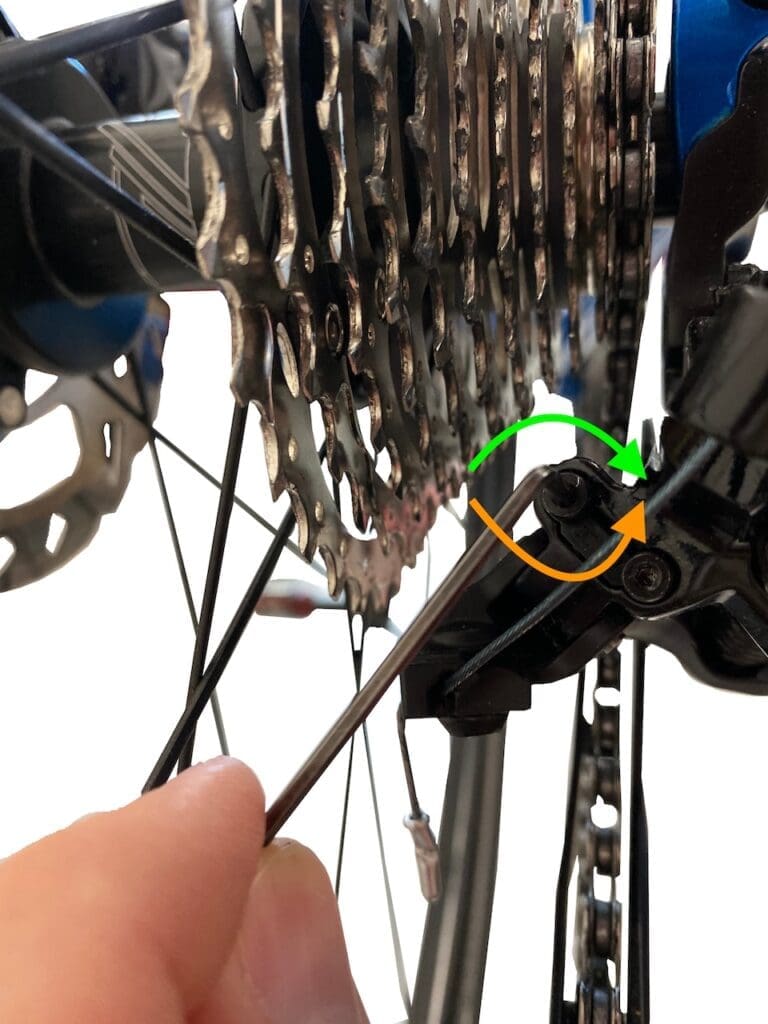

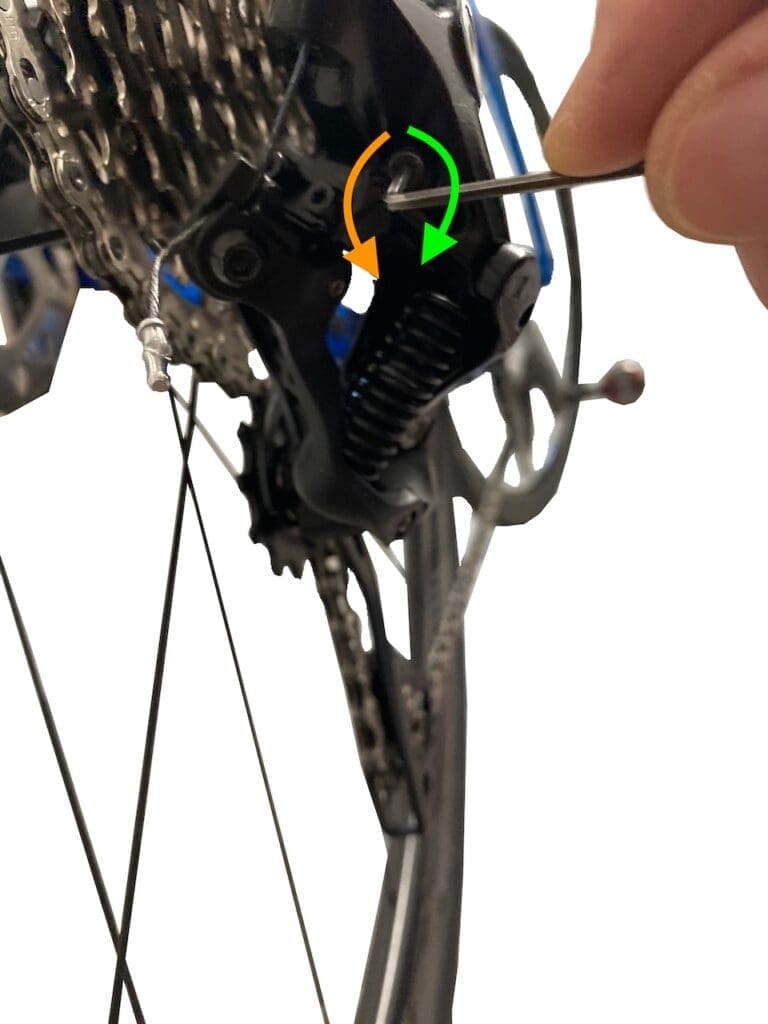

On agit donc sur la vis la plus excentrée. Dans le sens de la flèche verte pour éloigner le train de galets, dans le sens orange pour le rapprocher.
