Pédales Time Xpro, les remettre en état

2024 remise en état des pédales Time Xpro

Certaines parties des pédales Time Xpro sont susceptibles de s’user ou de se casser. Il est possible de les remplacer pour repartir sur des pédales comme neuves, voici comment faire !

Sommaire mécanique

Les outils

Pour redonner un coup de jeune à ses pédales Time Xpro, rien de spécifique à prévoir, un tournevis plat, un tournevis cruciforme, un clé allen de 4 mm, un crayon et un lot de pièces détachées suffisent, on ne trouve pas les mâchoires seules cependant il faut prendre un kit complet. Le plus gros problème reste de les trouver ces fameuses pièces ! On peut les avoir sur les sites Hibike, XXCycle (aucun lien commercial entre eux et nous), elles sont sûrement disponibles ailleurs n’hésitez pas à nous l’indiquer !

Crédit photos : Frédéric Iehl

Un tournevis plat.

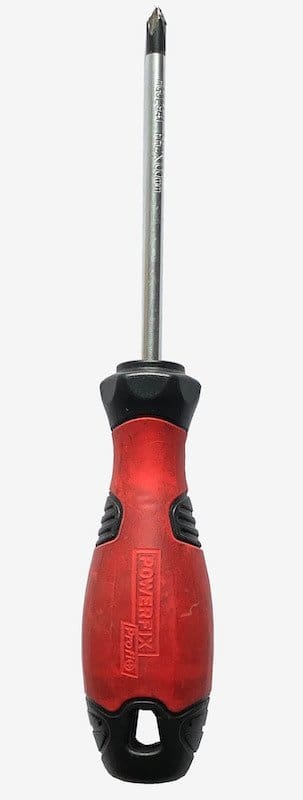

Un tournevis cruciforme.
Un crayon.
Une clé de 4 mm pour pousser l’axe.
2024 remise en état des pédales Time Xpro

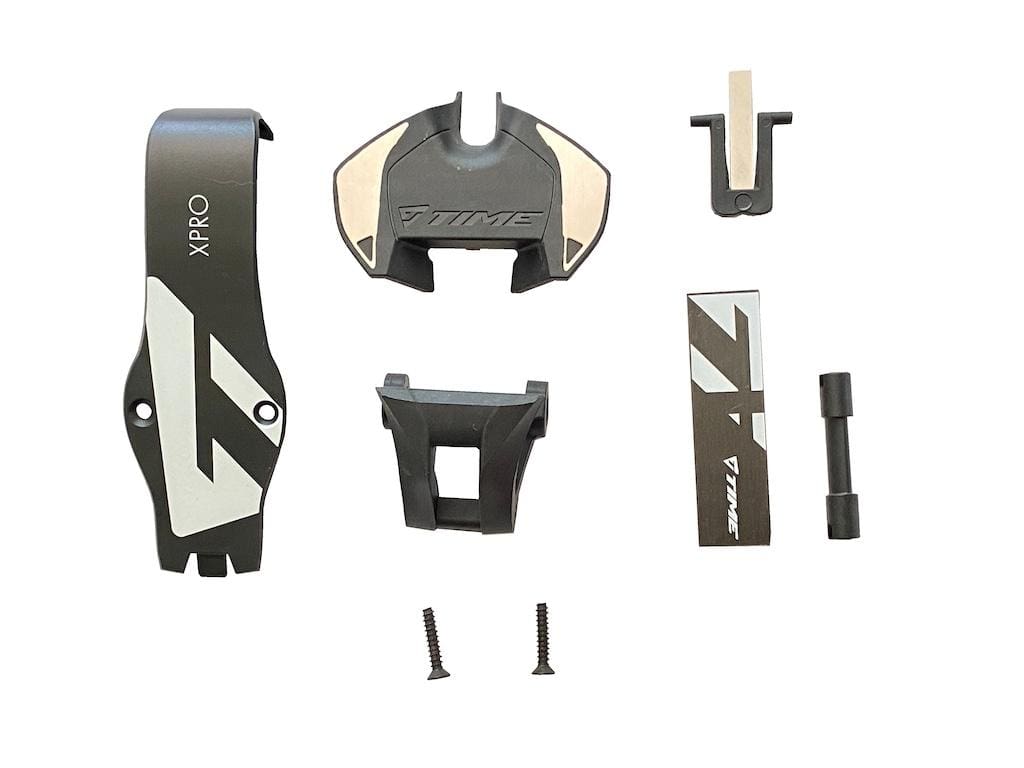

Le kit est pour deux pédales et coprend le capot, la mâchoire, la lame, le ressort, l’axe et les vis.
2024 remise en état des pédales Time Xpro

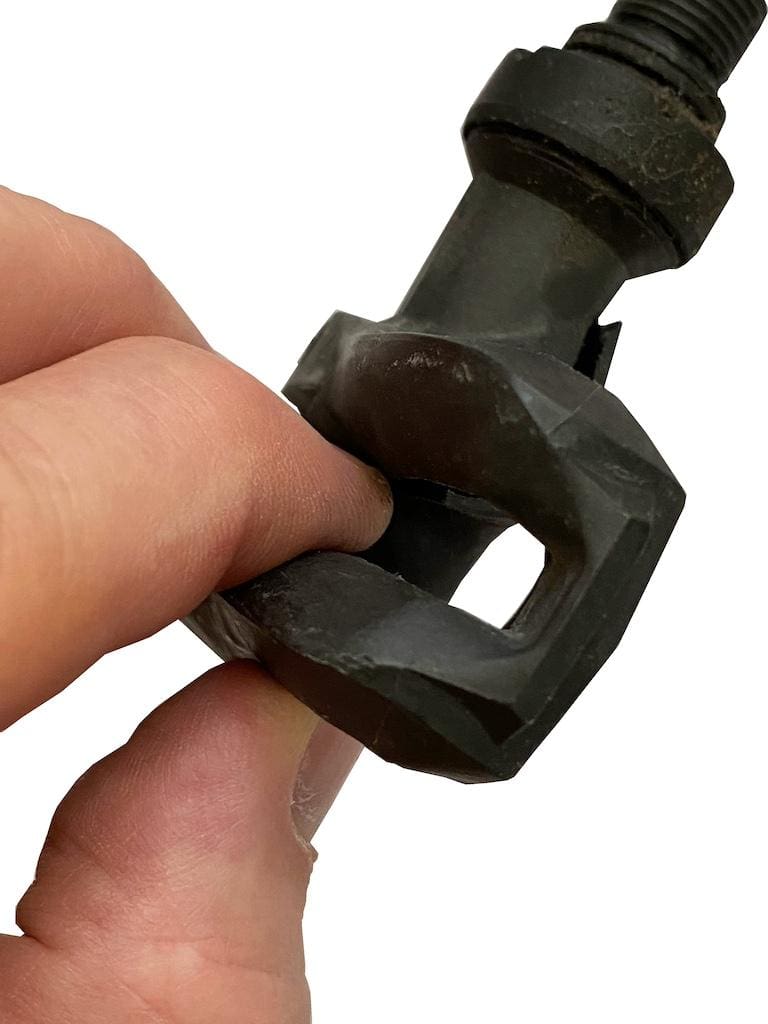

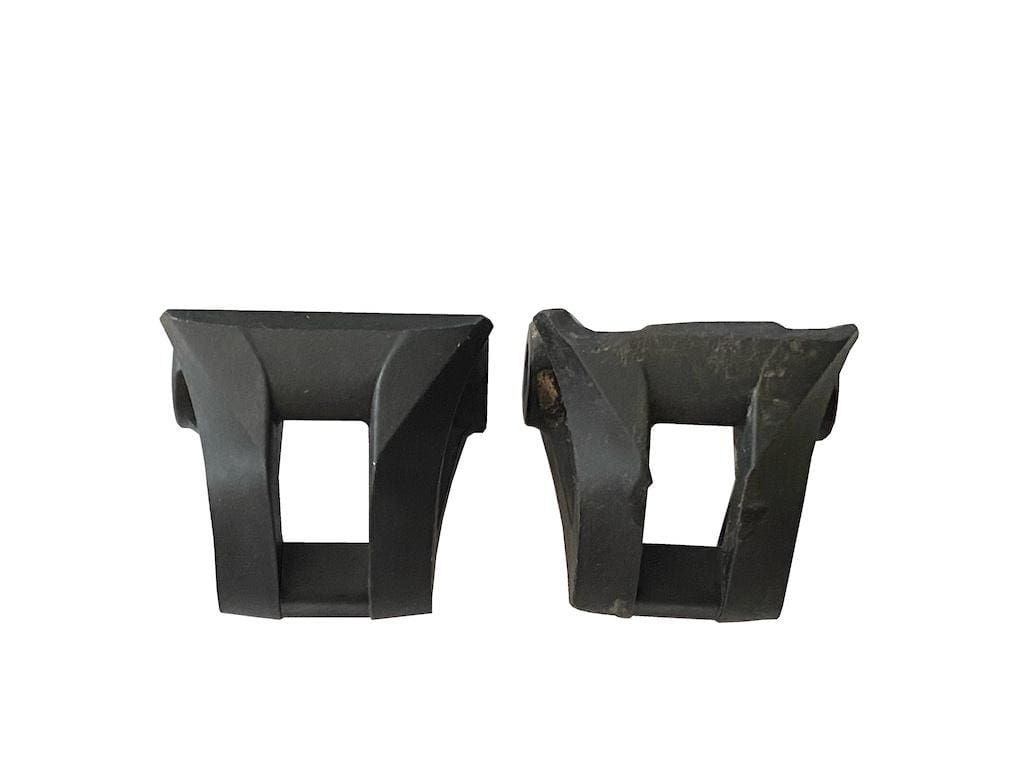

La mâchoire souffre beaucoup, elle est dans le kit et c’est le plus souvent ce qui conduira à la remise en état.

Étape 1

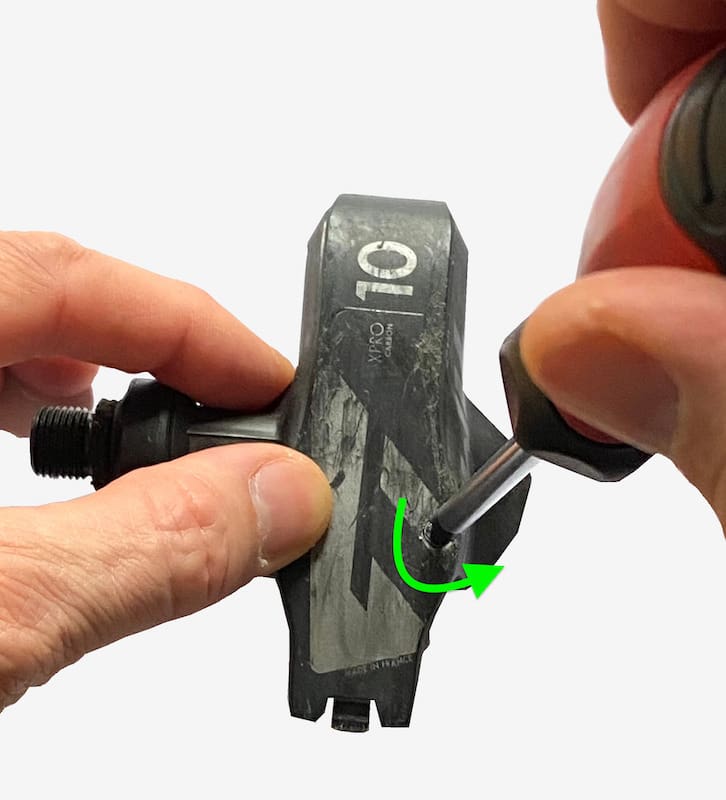

Si vous avez le capot des pédales Time Xpro encore en place, enlevez les deux vis.

Si vous roulez sans le capot, enlevez également les vis !

2024 remise en état des pédales Time Xpro

Étape 2

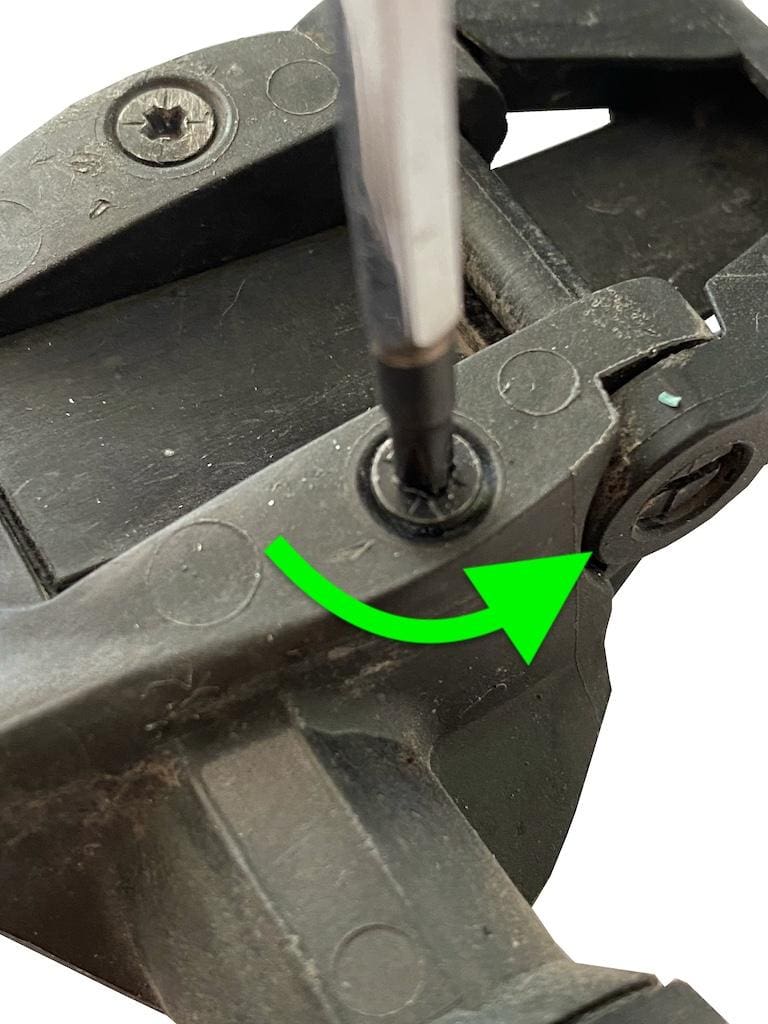

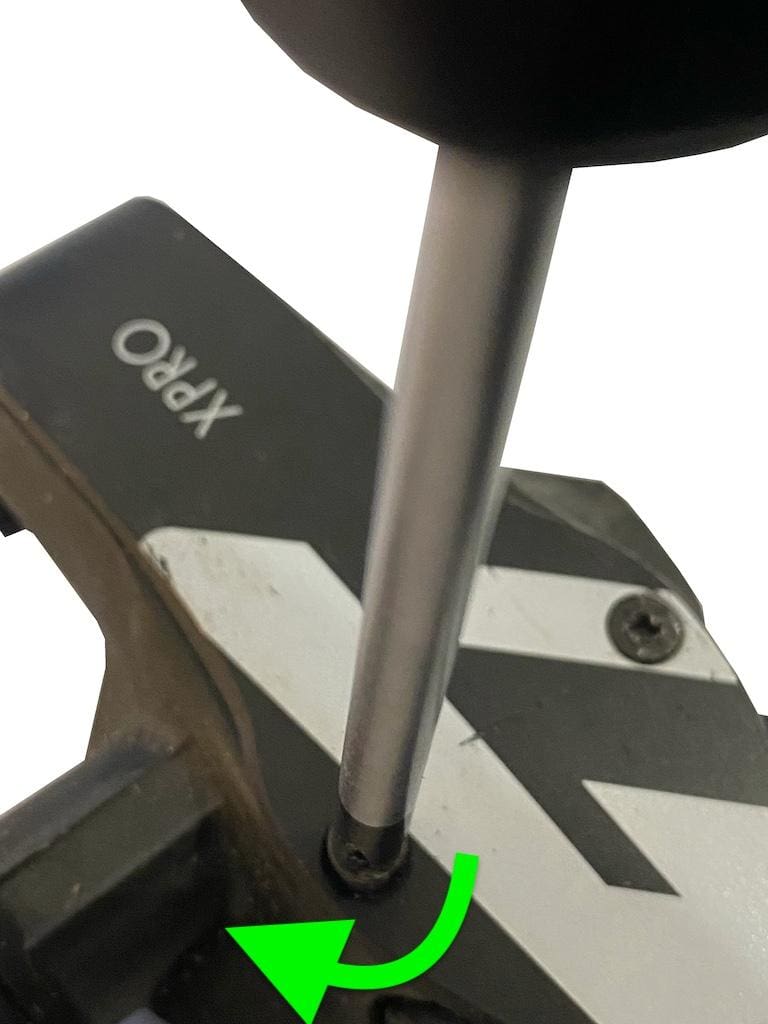

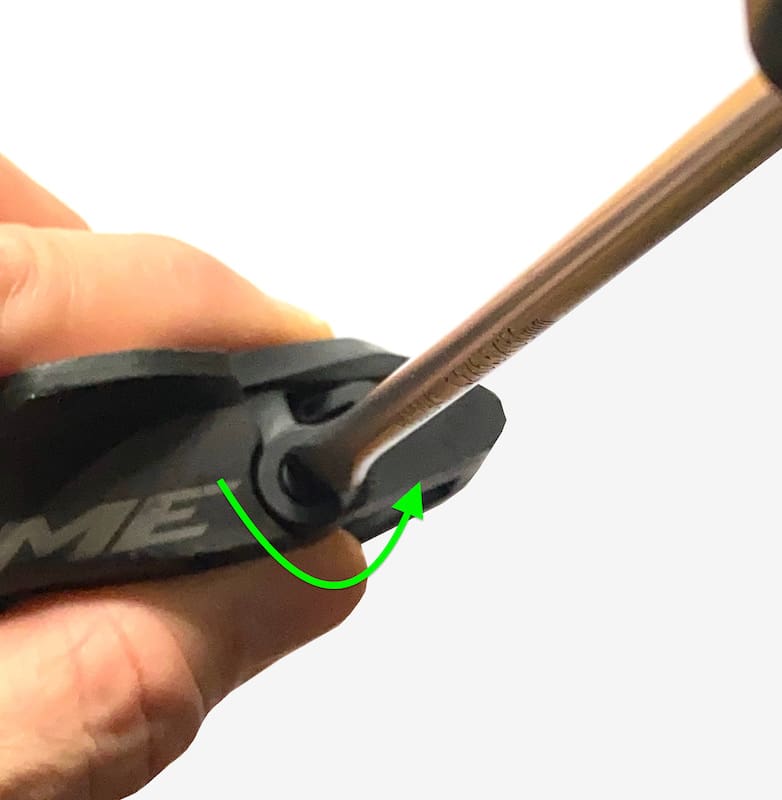

Si la lame carbone est cassée, les opérations sont plus aisées. Si elle est toujours en place on va commencer par faire tourner la vis de réglage de tension pour l’amener à sa contrainte la plus basse. Cela se sent quand on tourne la vis.

Étape 3

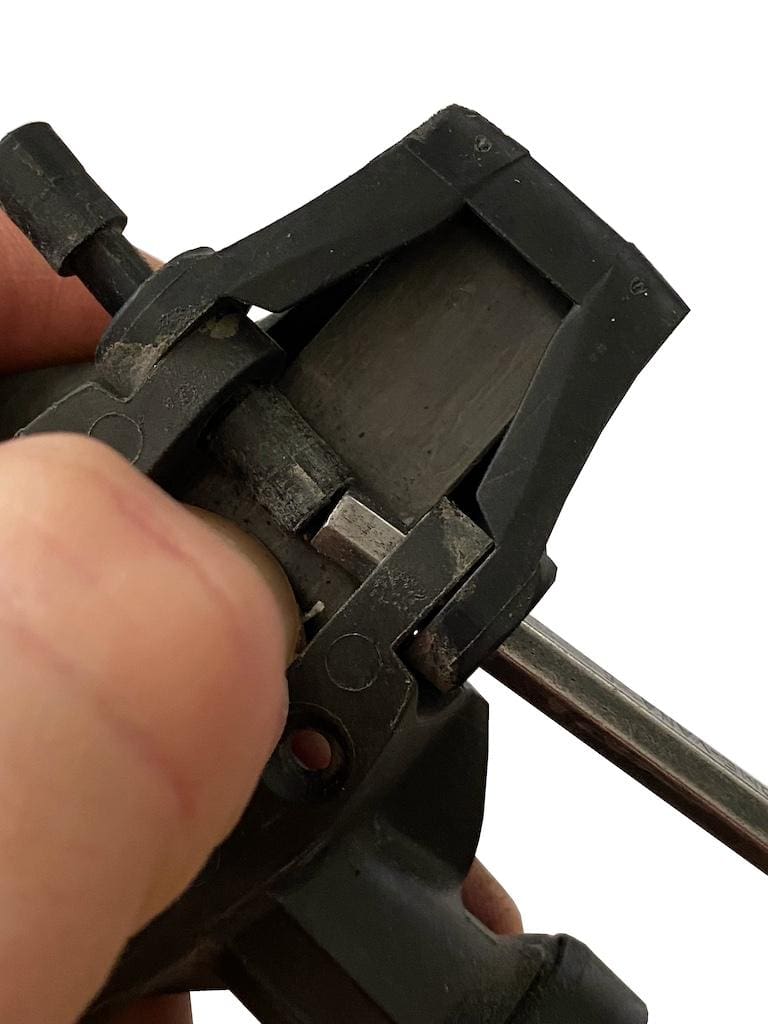

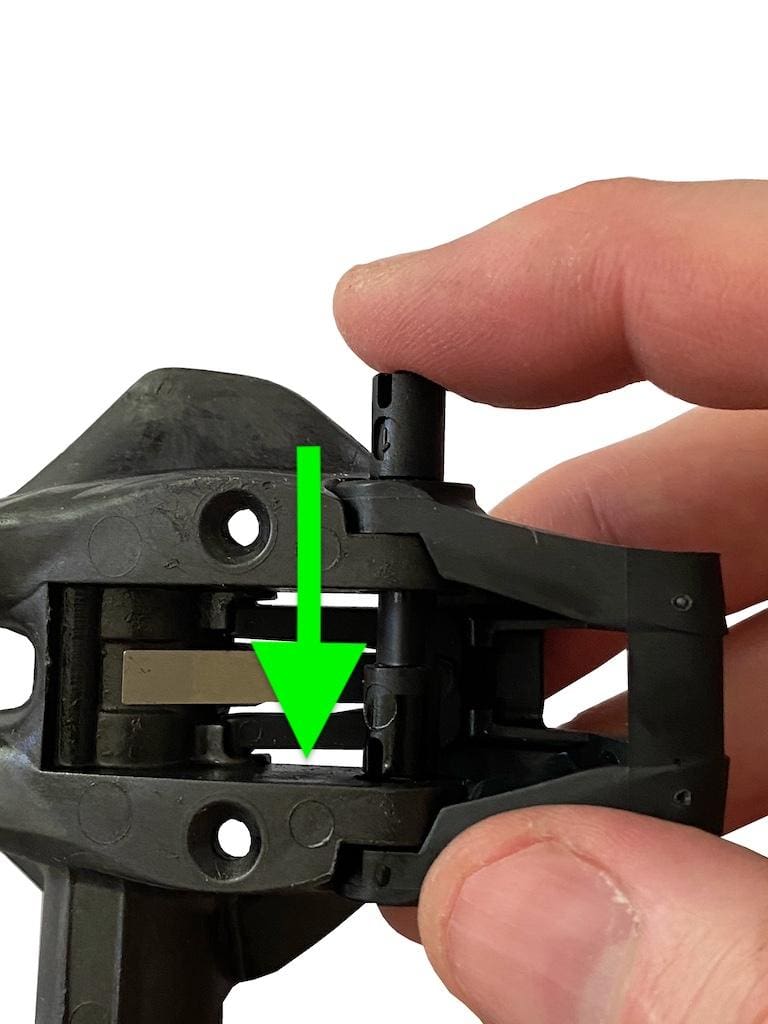

Avec la clé de 4 mm, on va pousser l’axe de la mâchoire vers l’extérieur. Il n’y a pas de sens pour la manipulation. Il faut néanmoins forcer la lame ressort appuyant sur l’axe.

2024 remise en état des pédales Time Xpro

Étape 4

Il faut ensuite chasser la zone d’appui de la pédale en appuyant dessus. Elle est plus ou moins dure à enlever.

Étape 5

On soulève ensuite le ressort qui maintient la pédale « ouverte » pour le chaussage. On passe un coup de chiffon ou de pinceau pour nettoyer et on recommence à l’envers !

2024 remise en état des pédales Time Xpro

Étape 6

On met en place le nouveau ressort et on fait le chemin à l’envers !

Étape 7

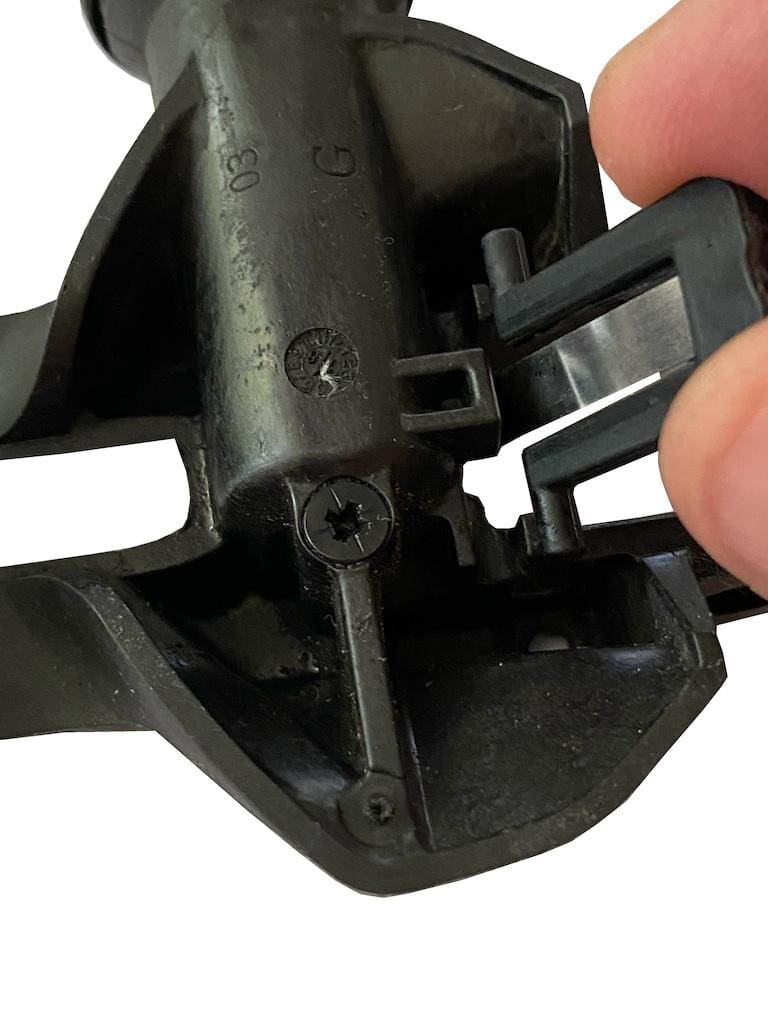

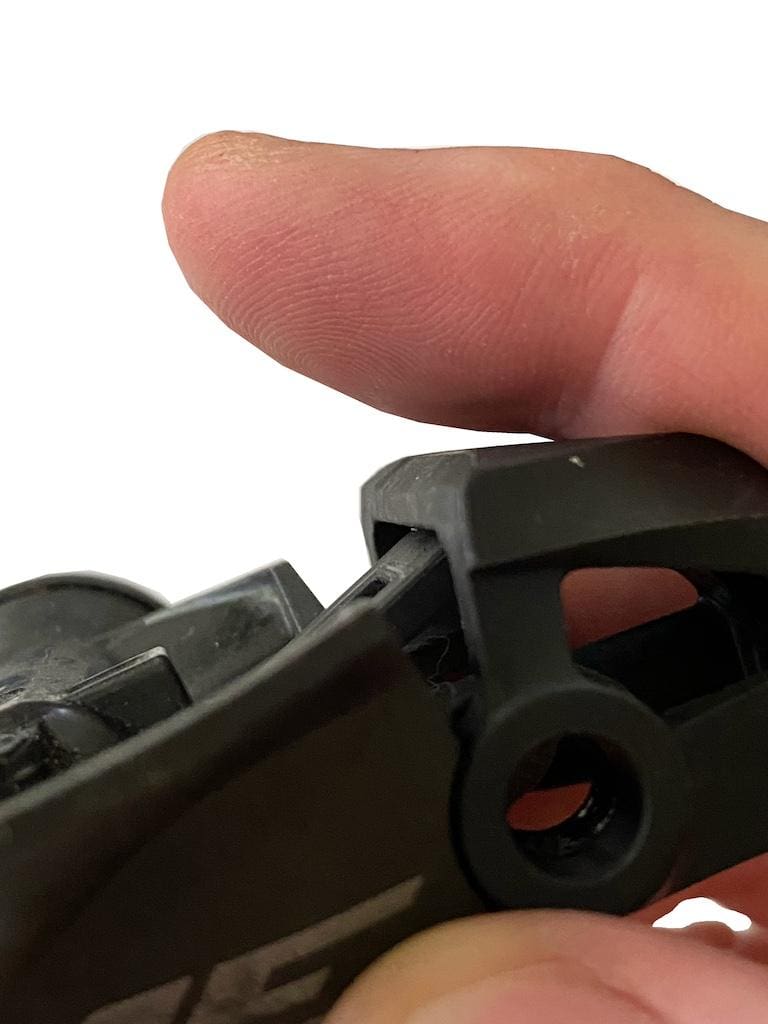

On met ensuite la mâchoire en prenant garde d’emprisonner le ressort.

Étape 8

2024 remise en état des pédales Time Xpro

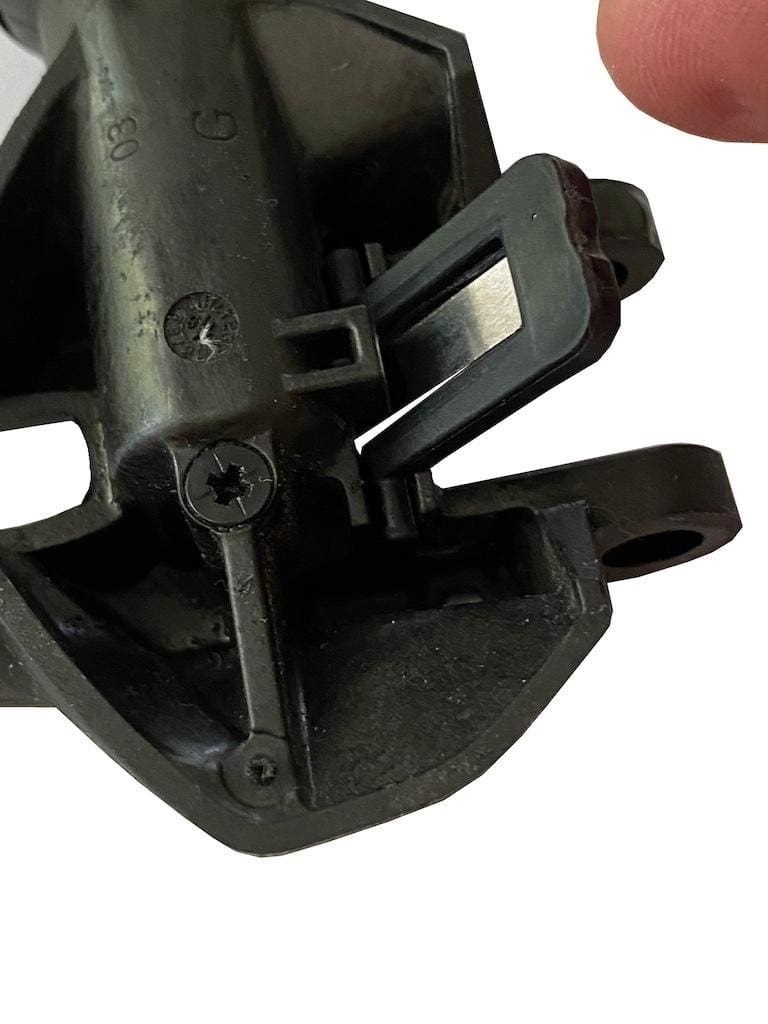

Puis l’axe qu’on rentre complètement en prenant garde de bien le centrer afin qu’il ne dépasse ni d’un côté ni de l’autre.

Étape 9

On oriente ensuite l’axe pour obtenir la contrainte moindre.

Étape 10

2024 remise en état des pédales Time Xpro

On glisse la lame carbone jusqu’à ce qu’elle arrive en butée contre la mâchoire.

Étape 11

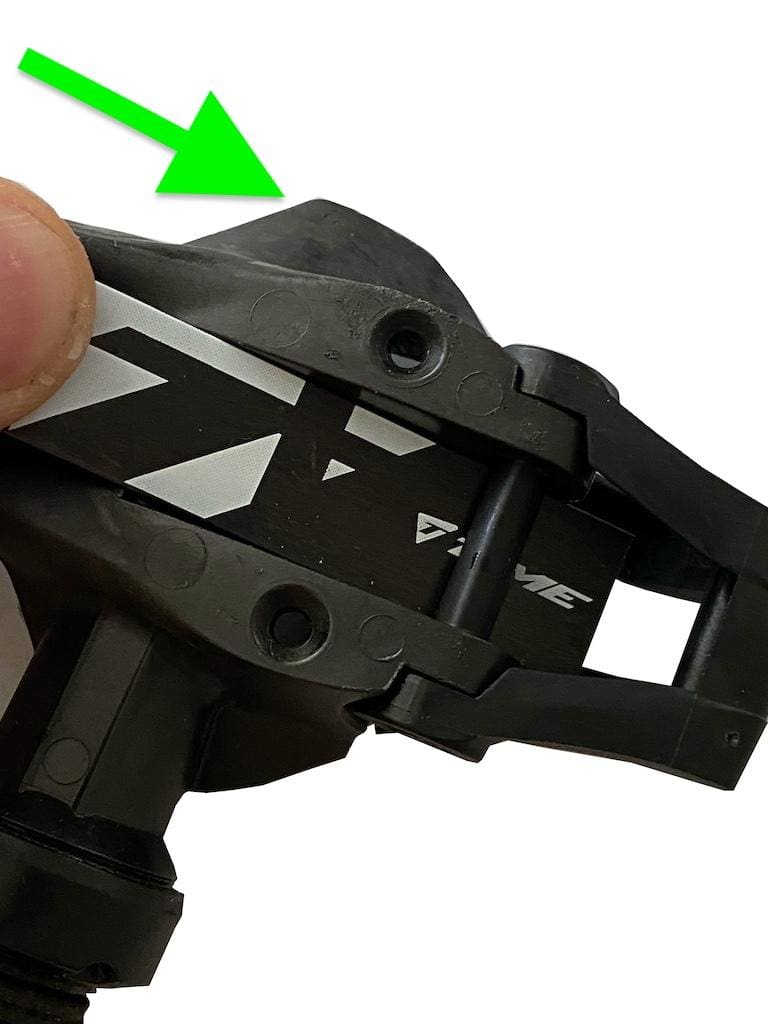

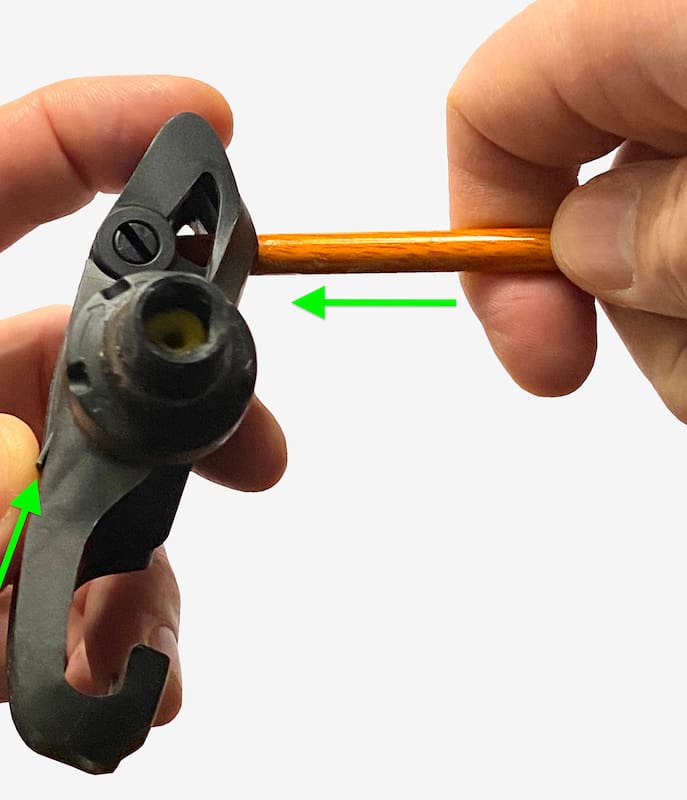

Par la face supérieure de la pédale Time Xpro on va appuyer sur la lame avec un crayon tout en poussant sur cette dernière en direction de la mâchoire. Cela semble compliqué, c’est très facile !

Étape 12

2024 remise en état des pédales Time Xpro

On met en place la zone d’appui.

Étape 13

On enclenche le capot

2024 remise en état des pédales Time Xpro

Étape 14

2024 remise en état des pédales Time Xpro

Et on le visse fermement en s’assurant que la zone d’appui n’est pas mobile de l’autre côté.

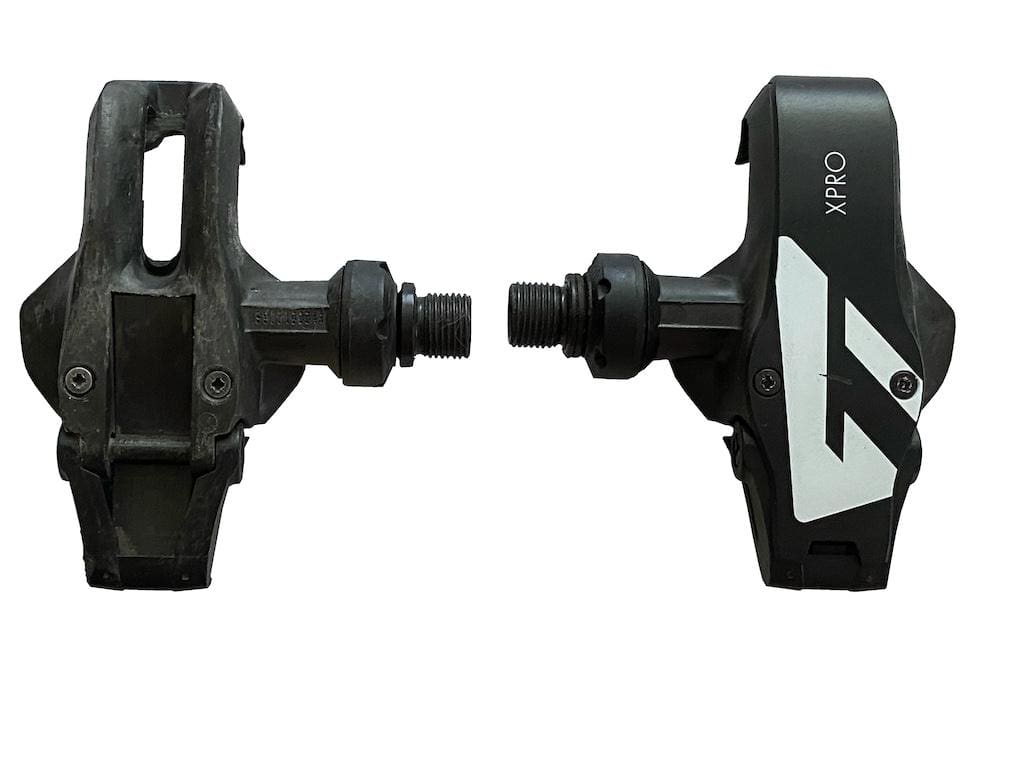

Des pédales quasi neuves !

2024 remise en état des pédales Time Xpro

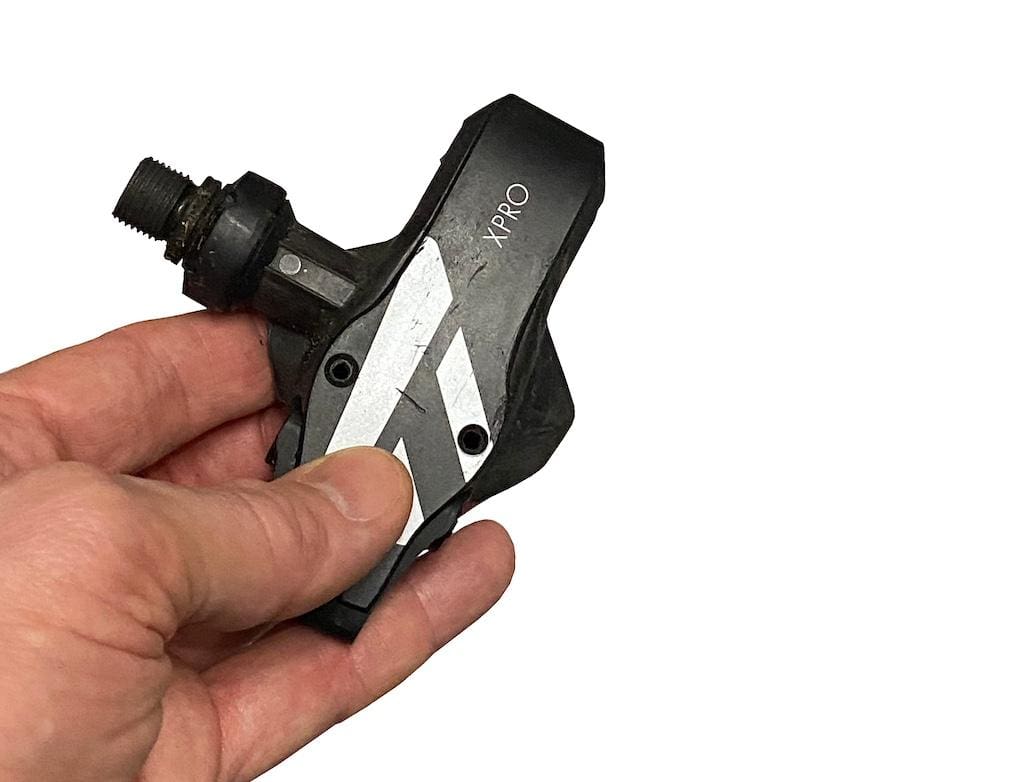

L’opération est terminée, l’effet est plus que sensible sur la face supérieure !
2024 remise en état des pédales Time Xpro

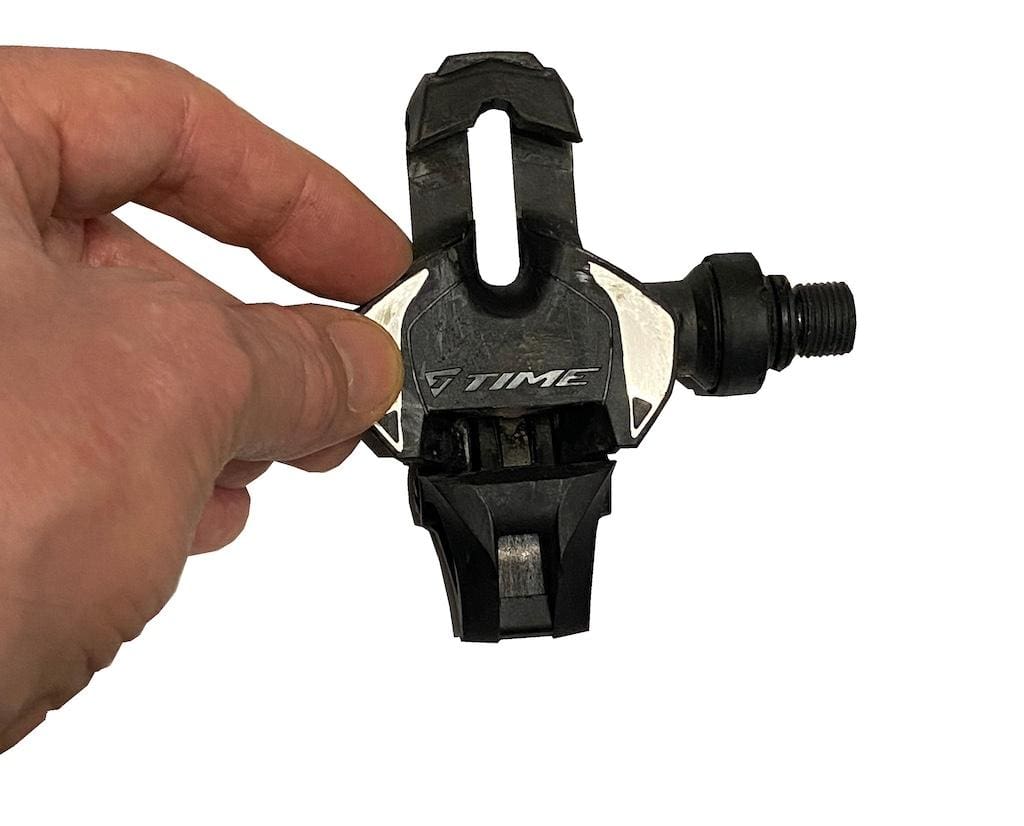

Sur la face inférieure, la présence d’un nouveau capot est un plus. Même si cette pièce est assez fragile… On peut toujours rouler sans.
