Comment régler l’indexation d’un système Shimano Alfine ?

De nombreux vélos de ville, de VAE urbains et de vélos cargos sont équipés d’une transmission Shimano Alfine. Point de pignon ici, mais un système d’engrenage dans le moyeu. Comment régler cette indexation.

Sommaire mécanique

Les outils

Si le vélo est entretenu, vous n’aurez en fait qu’à jouer sur la tension du câble pour régler l’indexation Shimano Alfine. Et pour cela vos doigts suffiront ! Si ce n’est pas le cas, il faudra réinstaller le système et c’est une autre histoire. Prévoyez un petit chiffon quand même il pourrait être utile pour nettoyer le moyeu…

Crédit photos : Frédéric Iehl

Temps et difficulté

C’est très simple à faire et cela ne prendra pas plus de 5 minutes. Si le vélo est propre et que les marques jaunes sont visibles !

Étape 1

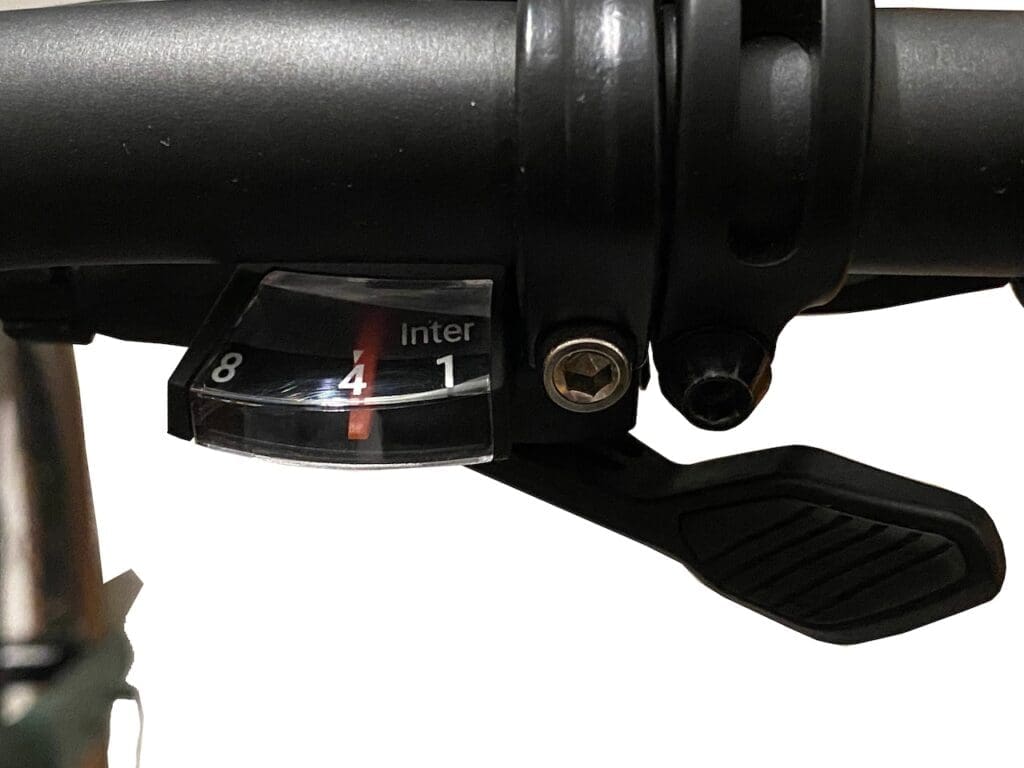

On va positionner l’indexation sur la 4^ème position en agissant sur le levier de montée ou de descente.

Étape 2

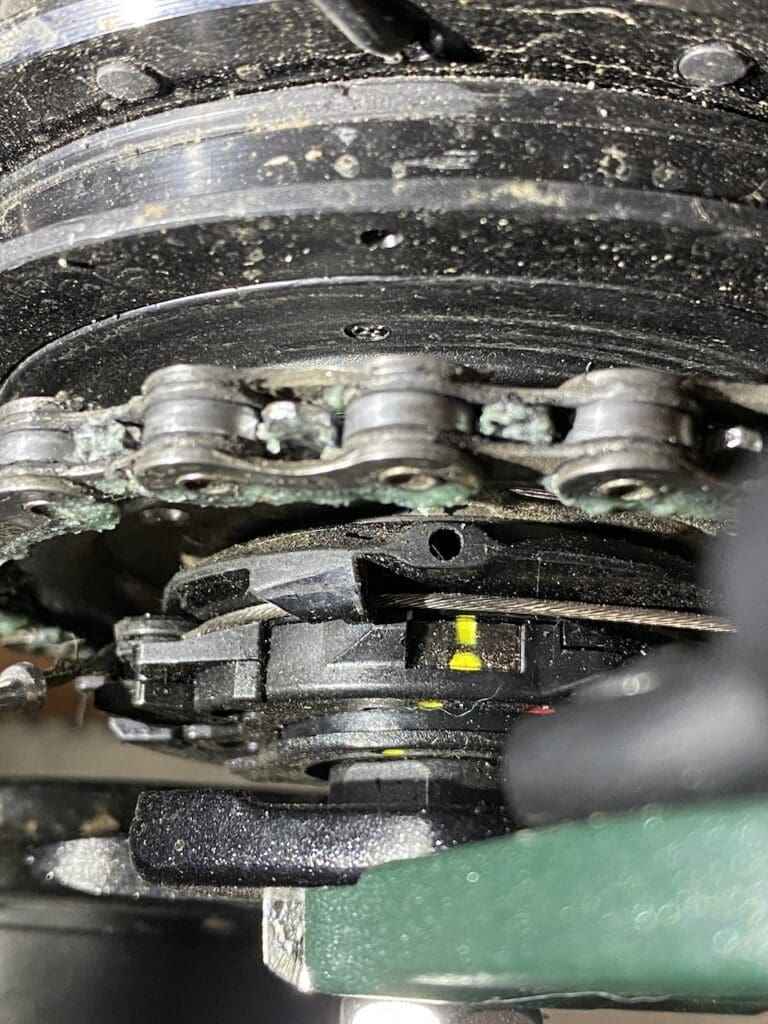

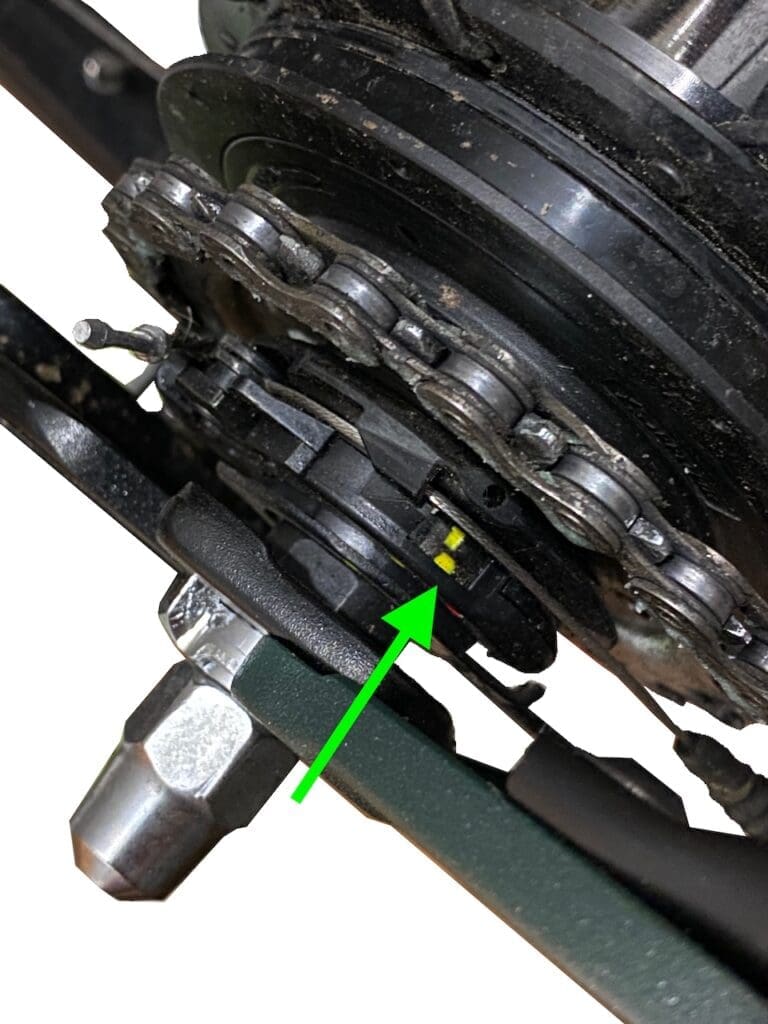

Sur le moyeu on voit des traces jaunes qui sont sur deux pièces mobiles, il faudra les aligner pour que l’indexation Shimano Alfine fonctionne précisément. Un petit décalage suffit pour ne pas être précis.

Étape 3

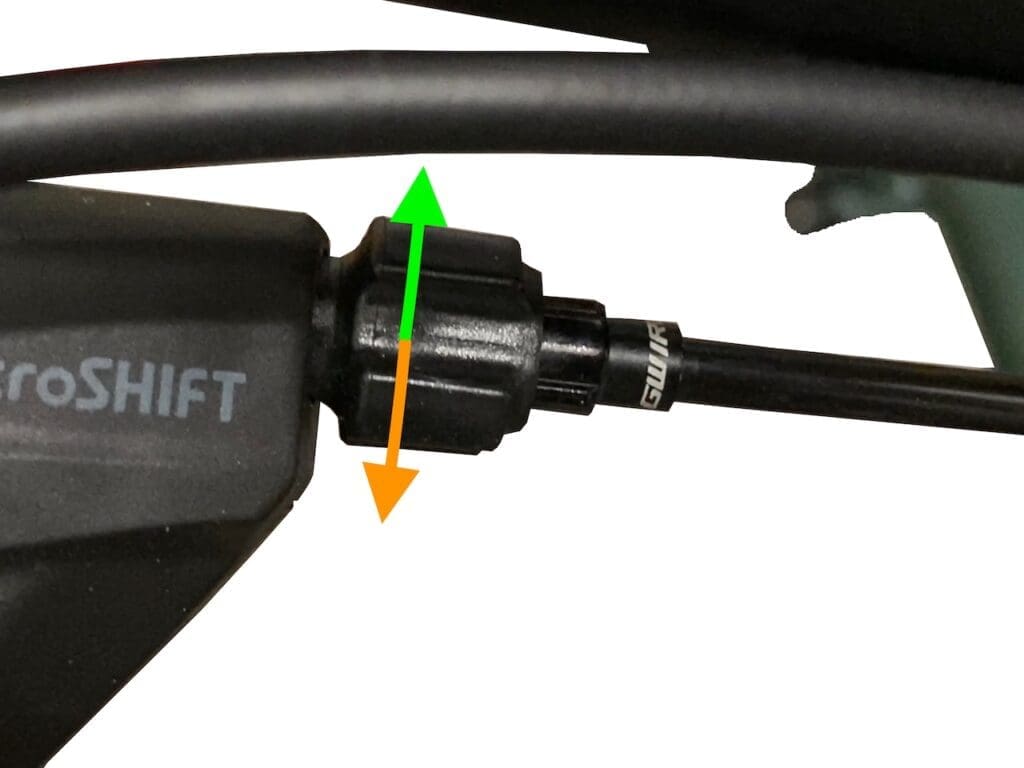

On va agir sur le barillet présent au niveau des leviers de commandes. En le tournant dans le sens vert on va serrer et donc détendre le câble. Dans le sens orange on va tendre le câble.

Étape 4

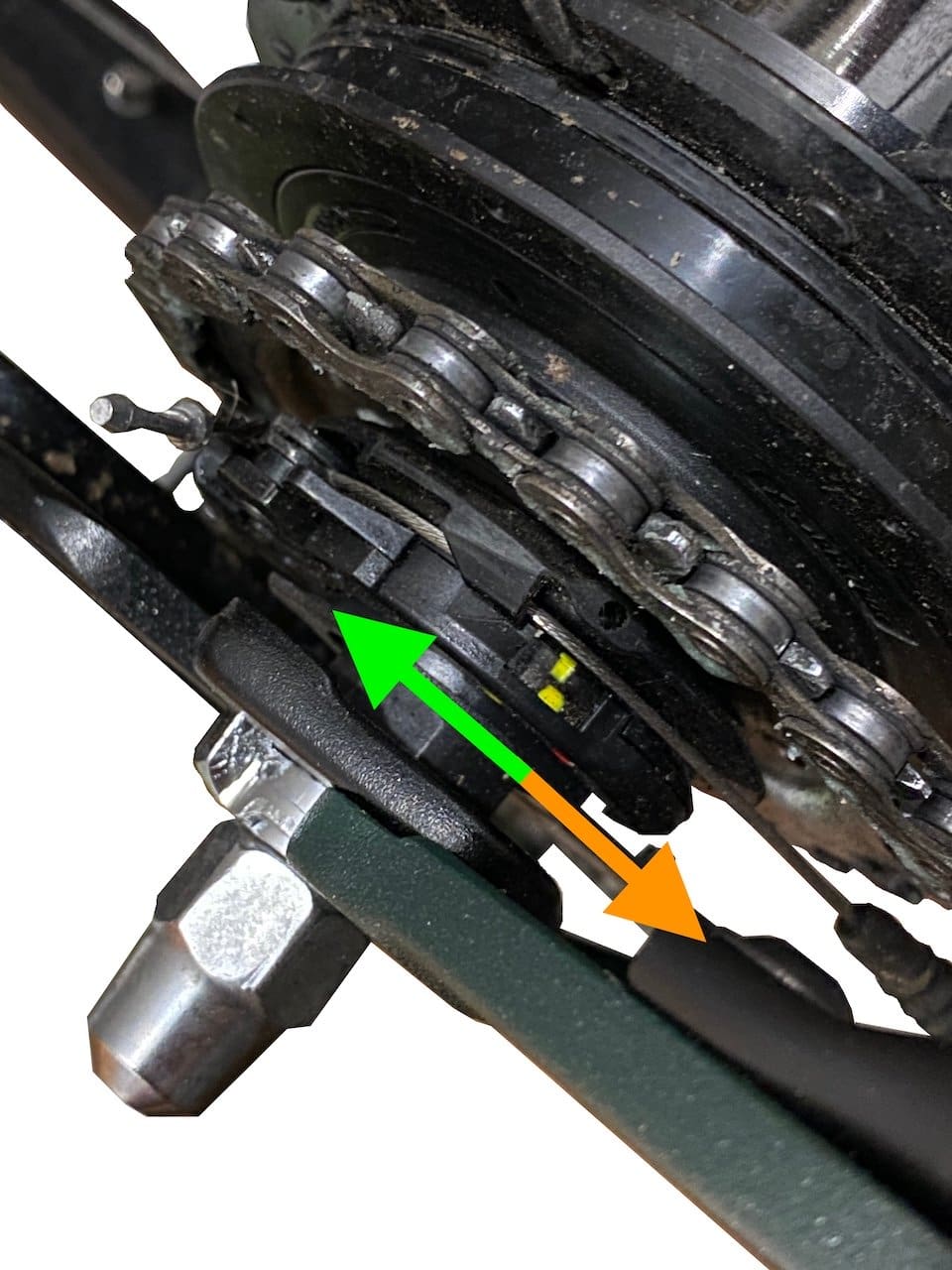

En détendant le câble la marque jaune va partir dans le sens vert. En tendant le câble, la marque jaune va aller dans le sens de la flèche orange.

Étape 5

Quand les deux marques jaunes sont synchronisées, l’indexation Shimano Alfine est réglée.
