Leviers Sram, conversion 10 en 11 ou 12 vitesses !

Vous avez une paire de leviers Sram 10 vitesses dernière génération en bon état et l’envie de les passer en 11 ou 12 vitesses ? C’est possible mais il faudra disposer d’un engrenage adéquat, après ce n’est pas trop compliqué.

Sommaire mécanique

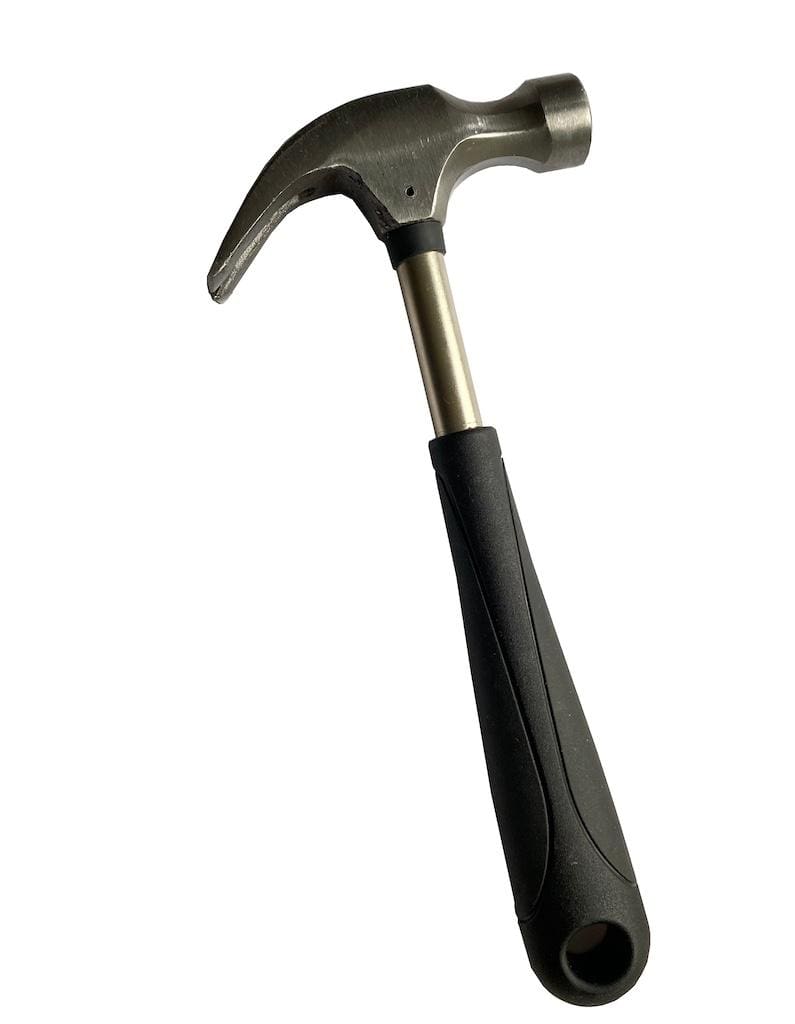

Les outils

Pourquoi effectuer cette opération ? Vous êtes déjà en 11 vitesses mais vous venez de casser votre levier Sram et vous avez sous la main une paire de leviers 10 vitesses en parfait état avec le disque rouge qui tracte le câble.

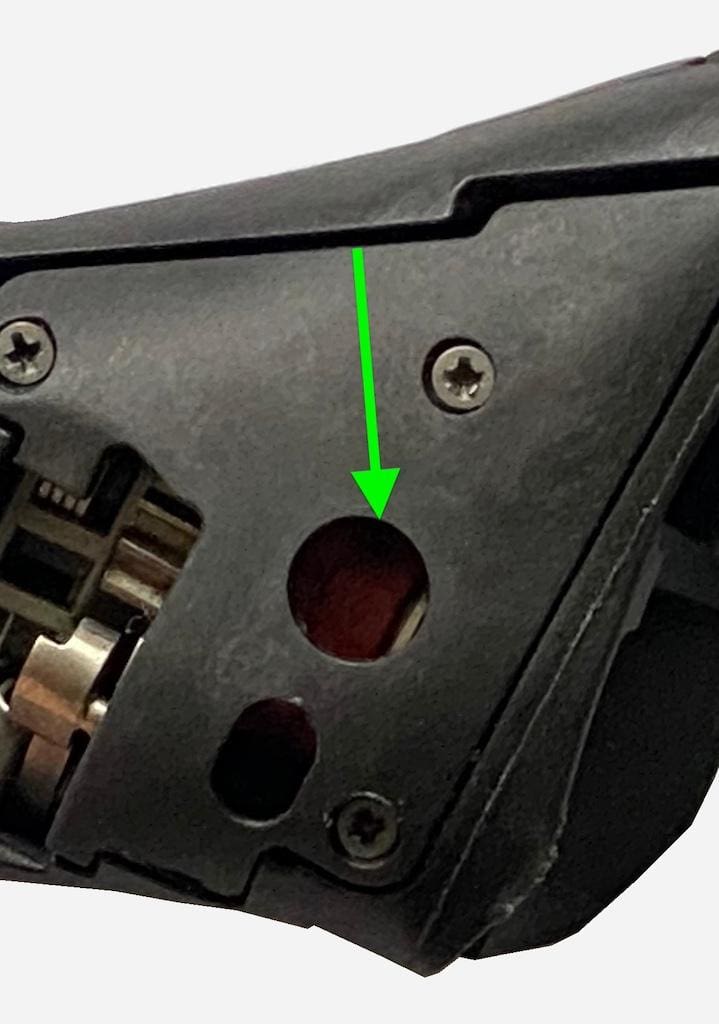

Une fois le couvre cocote enlevé ou retroussé, on peut voir la couleur du disque par ce trou sur l’intérieur du levier. S’il est rouge ça passe, si’l est blanc/gris non. Crédit Frédéric Iehl

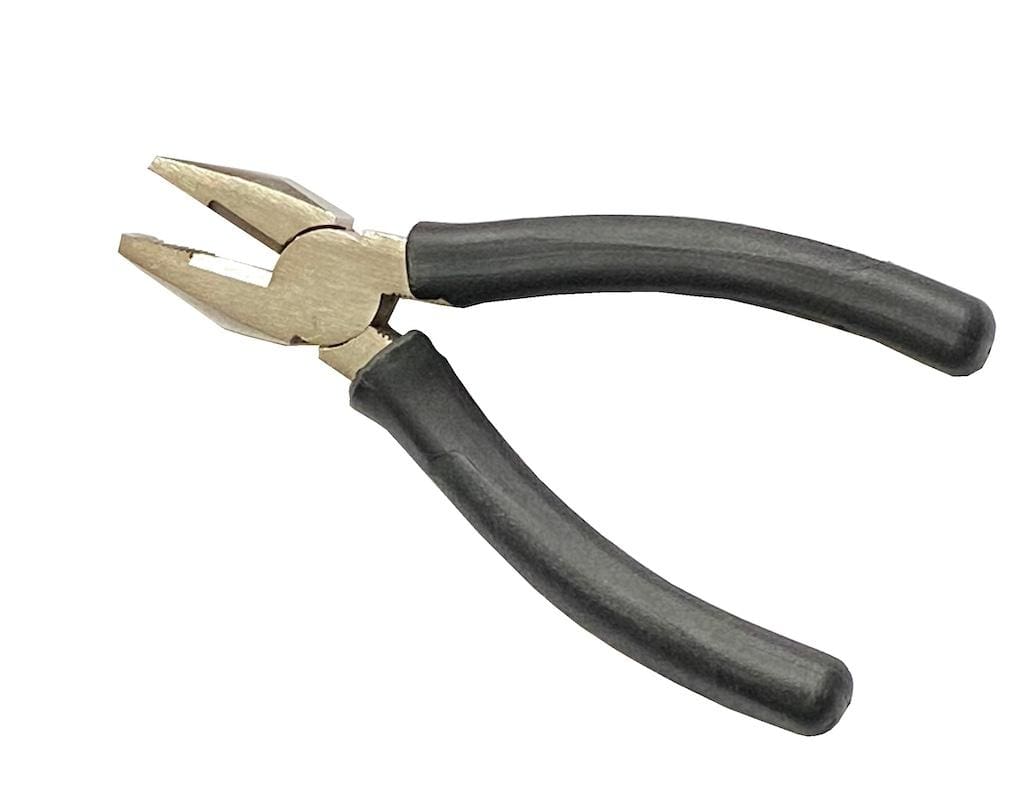

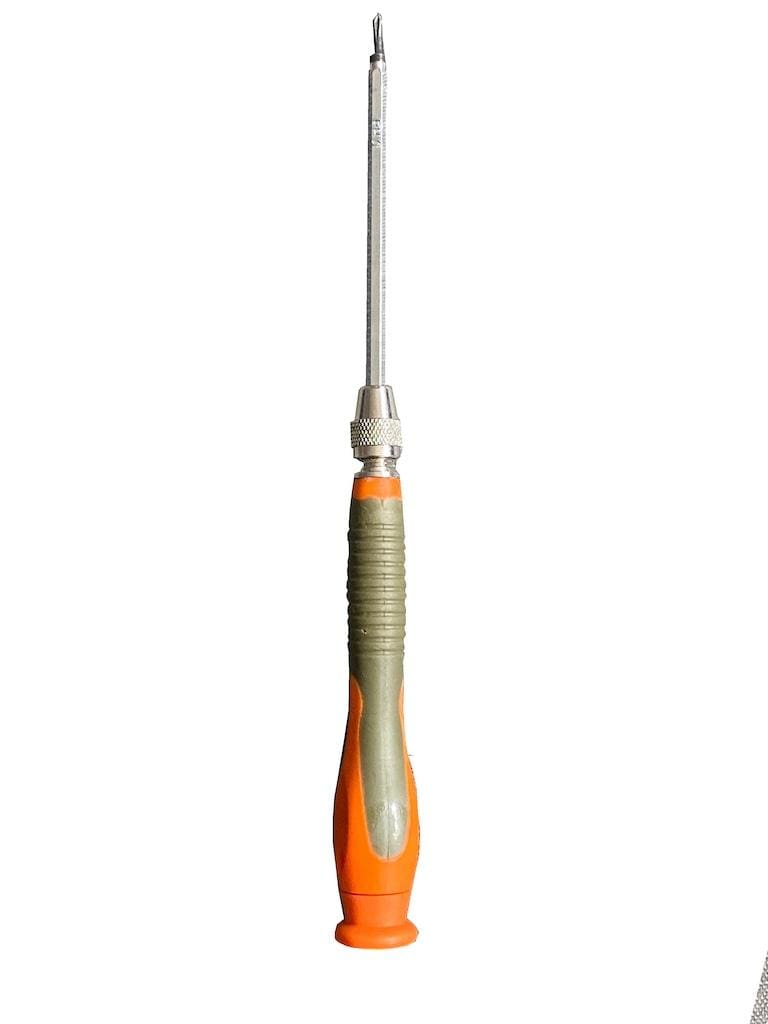

Cela vous reviendra moins cher que l’achat d’une paire de leviers neufs… Vous pouvez aussi avoir envie de faire monter en gamme votre groupe 10 vitesses vers le 11 ou le 12 vitesses (qui n’existe pas en mécanique chez Sram). Nous avons testé cette conversion aux 11 vitesses et cela fonctionne avec des dérailleurs 10 vitesses sans aucun souci, pour le passage au 12 vitesses c’est le même mode opératoire, mais là nous n’avons pas d’avis. Pour effectuer ce passage de 10 à 11 vitesses sur un levier Sram, il faudra déjà trouver l’engrenage 11 vitesses. Il n’est pas disponible en pièce détachée officielle… Pour cela soit vous avez un levier 11 vitesses cassé à portée de main donc, soit vous en cherchez un sur les sites de petites annonces. Pour les couronnes crantées 12 vitesses, il y a un site ratiotechnology.com, ou ebay pour trouver ce type de pièce… Il faut être patient sur le site d’enchère car les annonces vont et viennent. De plus n matière d’outils pour effectuer cette opération il vous faudra un marteau, une pince plate, un petit tournevis cruciforme et une clé allen de 4 mm.

Étape 1

Conversion des Leviers Sram 10 vitesses en 11 ou 12

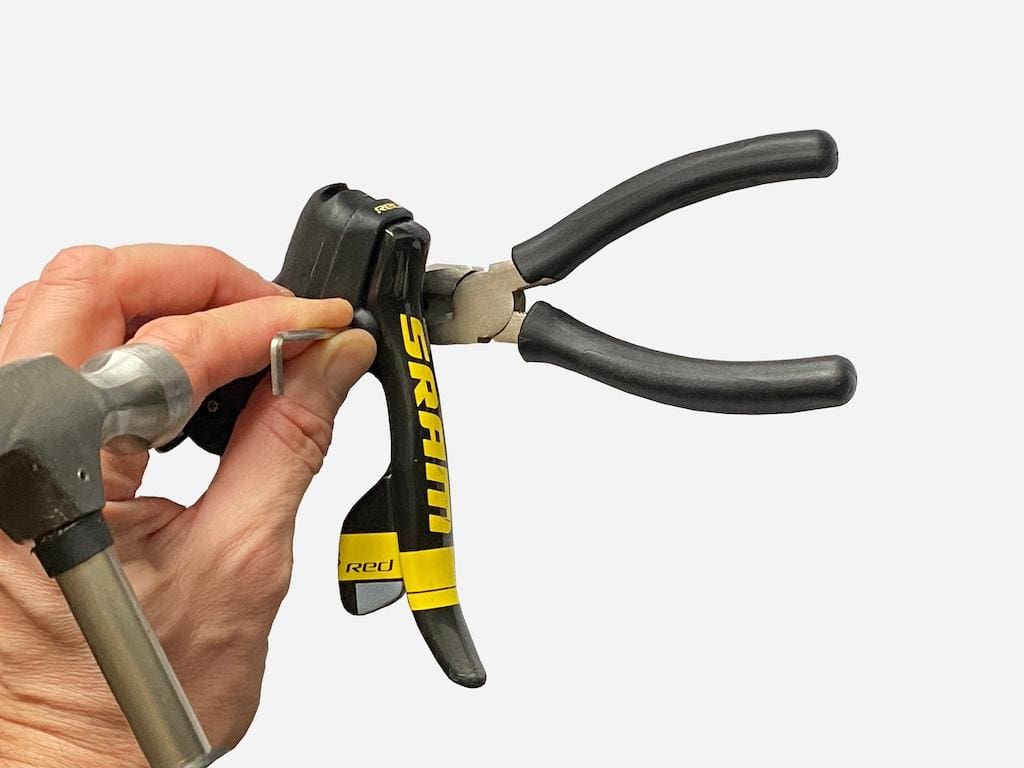

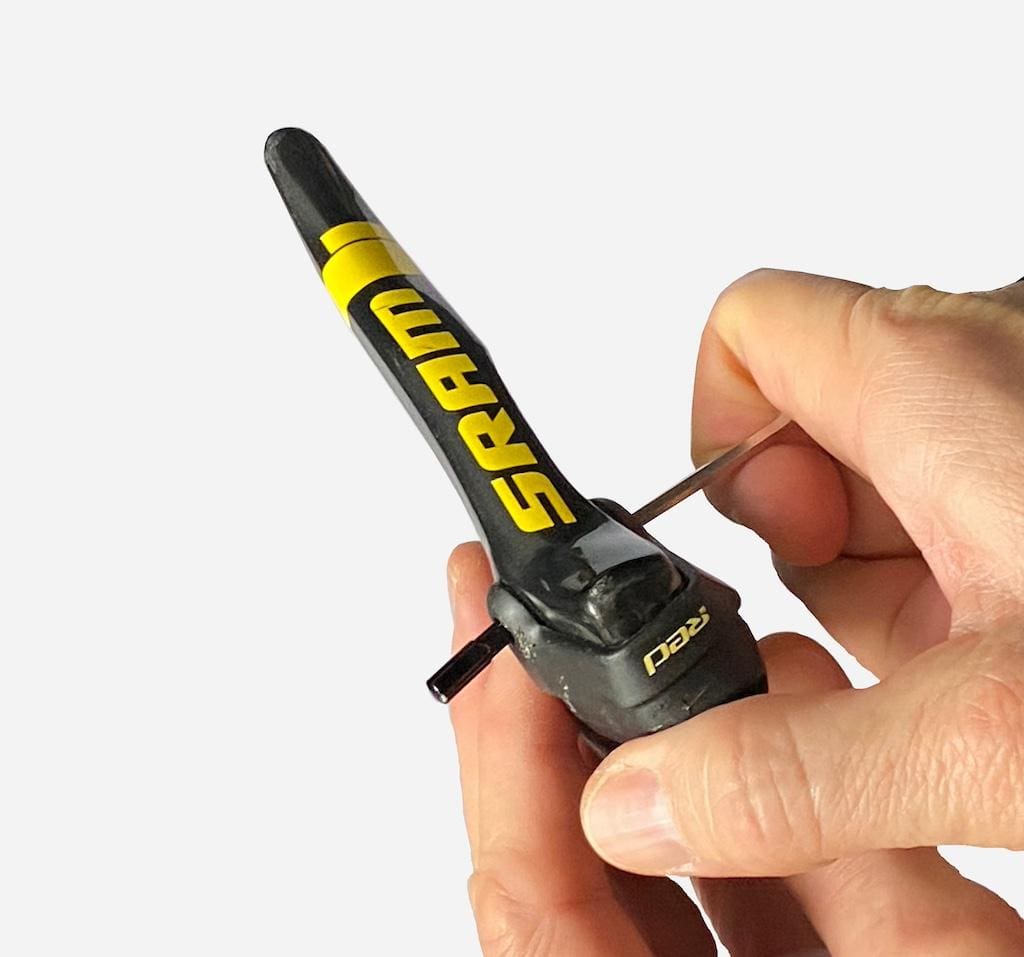

Le couvre-cocotte est enlevé. Pour retirer l’axe du levier de frein, on pose le levier sur la pince ouverte, on applique la clé de 4 sur l’axe du levier et on frappe avec le marteau. L’axe se déplace un peu…

Étape 2

On pousse ensuite la clé à la main et l’axe sort complètement.

Conversion des Leviers Sram 10 vitesses en 11 ou 12

Étape 3

Conversion des Leviers Sram 10 vitesses en 11 ou 12

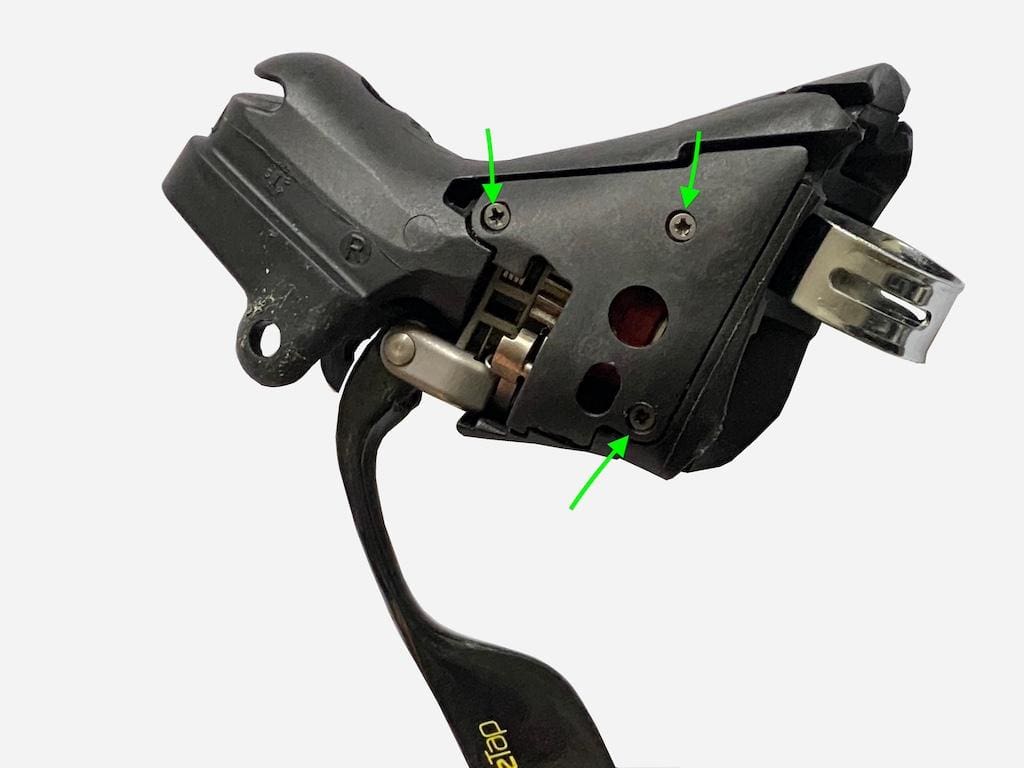

On enlève suite ces trois vis. Elles sont toutes identiques.

Étape 4

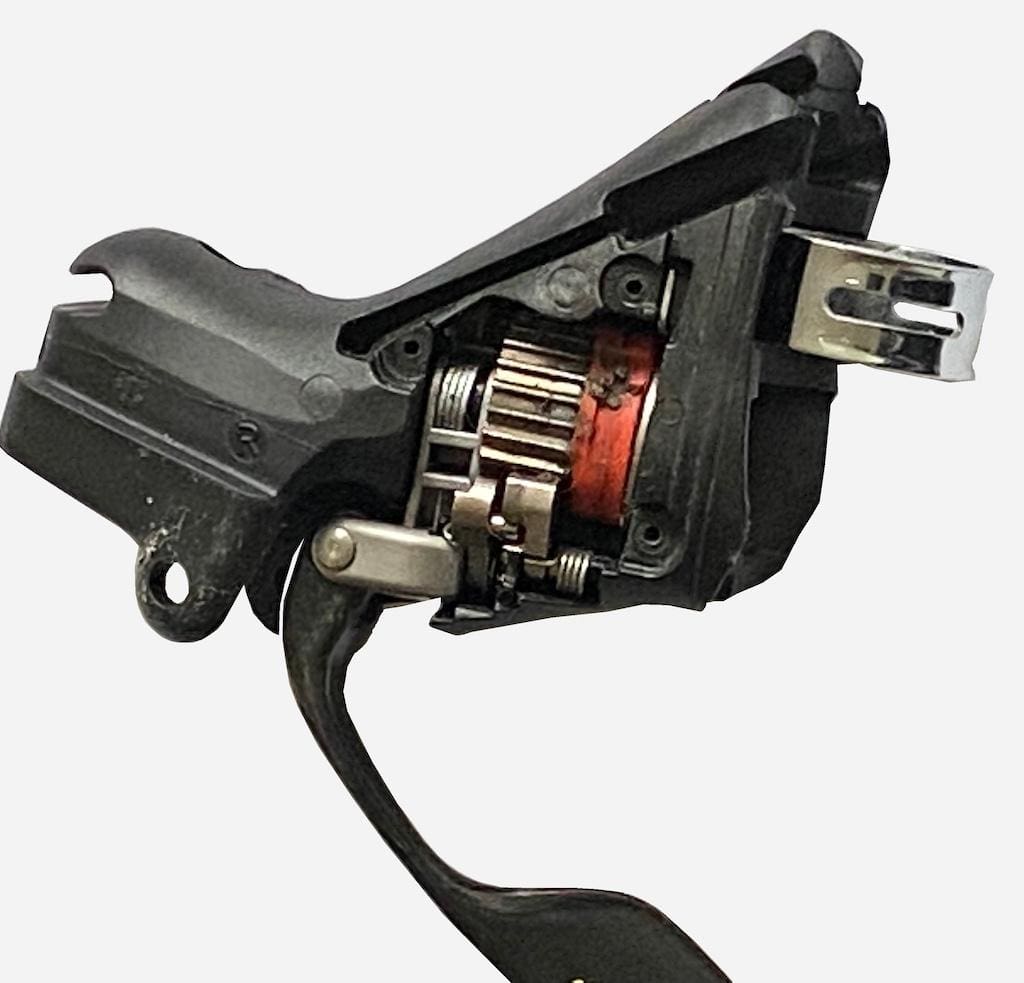

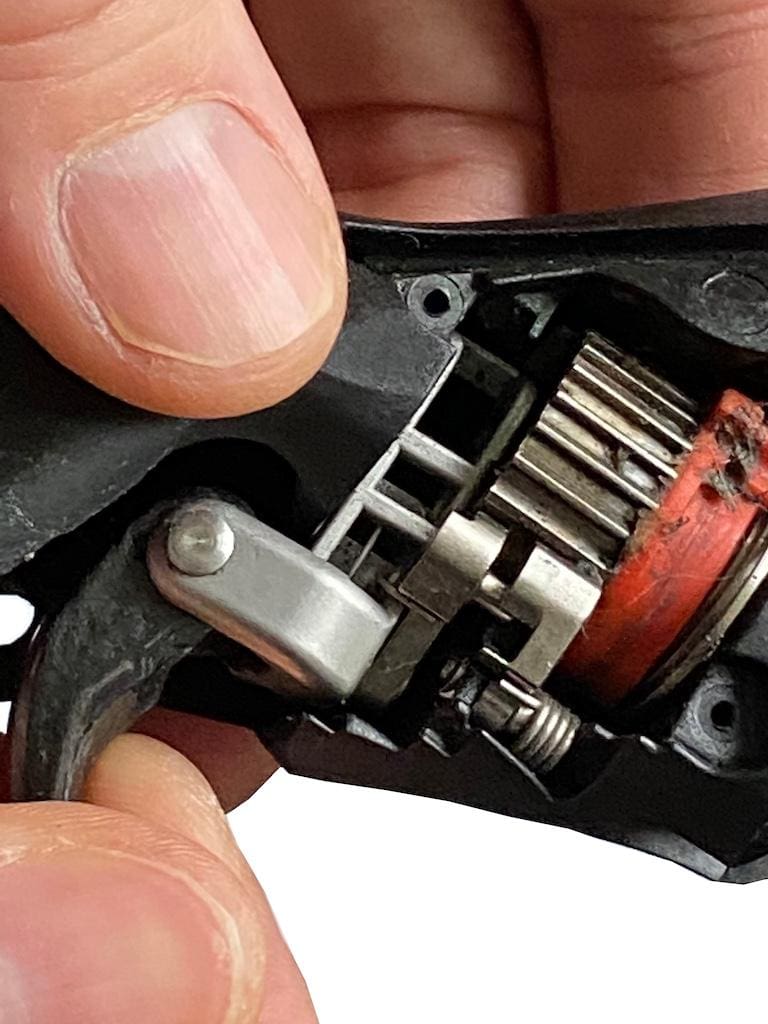

On voit bien le tambour rouge qui tracte le câble et les divers engrenage et cliquets. La conversion des leviers Sram est plus spectaculaire que compliquée à faire…

Conversion des Leviers Sram 10 vitesses en 11 ou 12

Étape 5

Conversion des Leviers Sram 10 vitesses en 11 ou 12

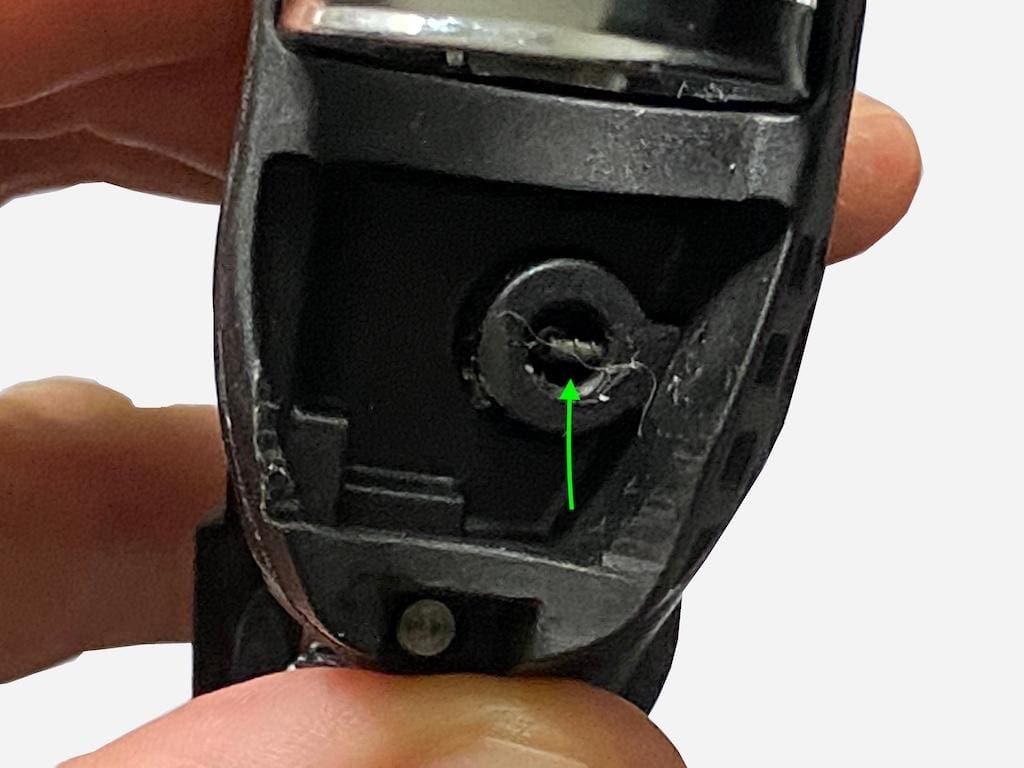

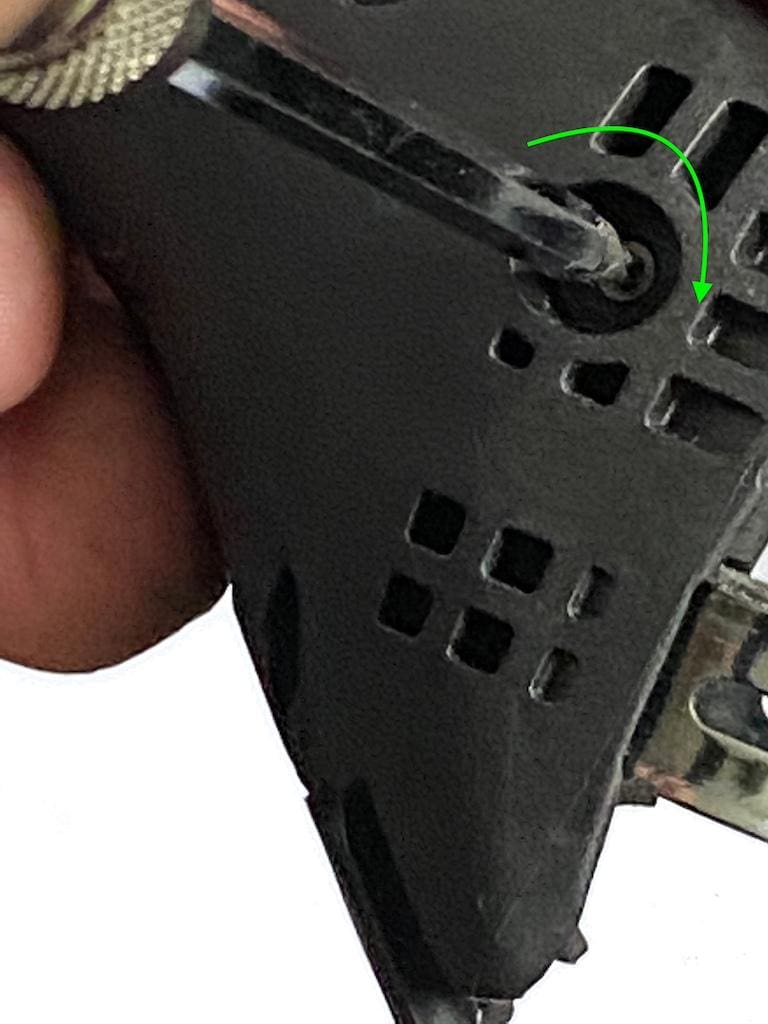

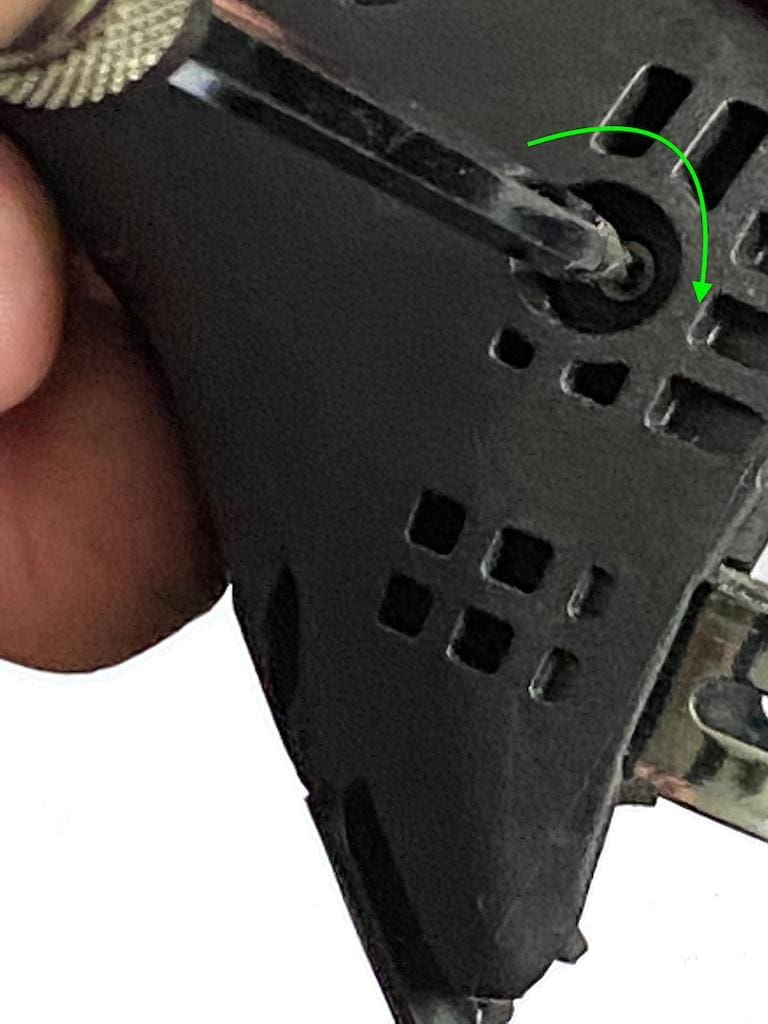

Au dos du levier on voit cette vis qui bloque l’axe du mécanisme.

Étape 6

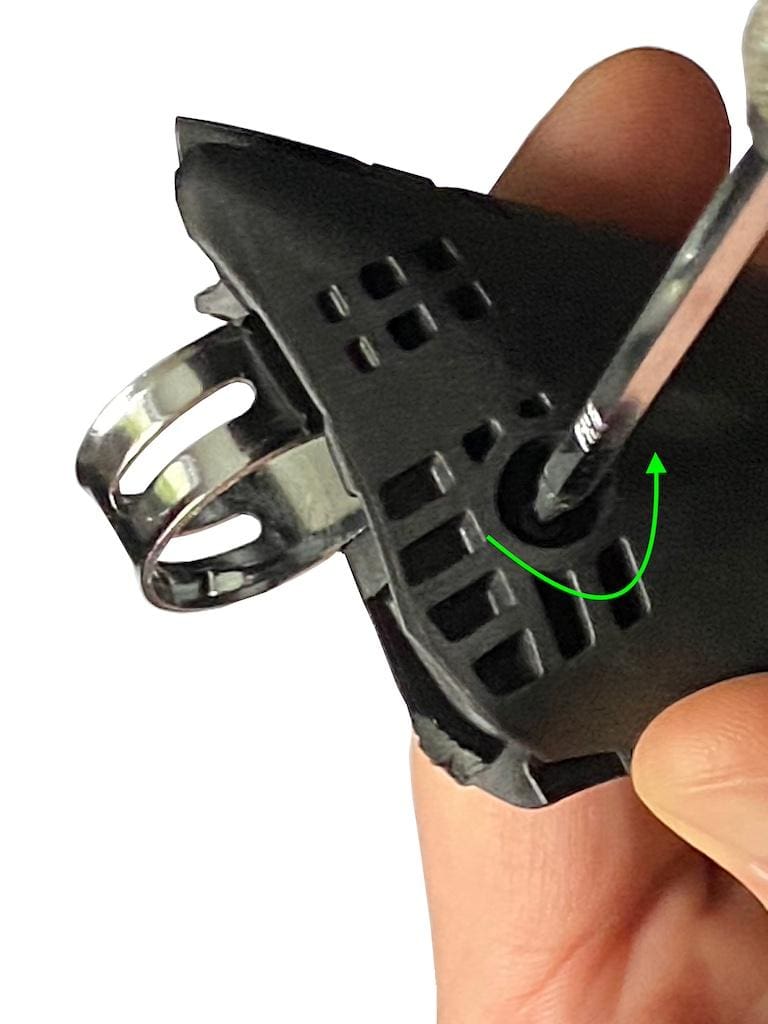

On la dévisse suffisamment pour laisser le passage de l’axe mais sans l’enlever.

Conversion des Leviers Sram 10 vitesses en 11 ou 12

Étape 7

Conversion des Leviers Sram 10 vitesses en 11 ou 12

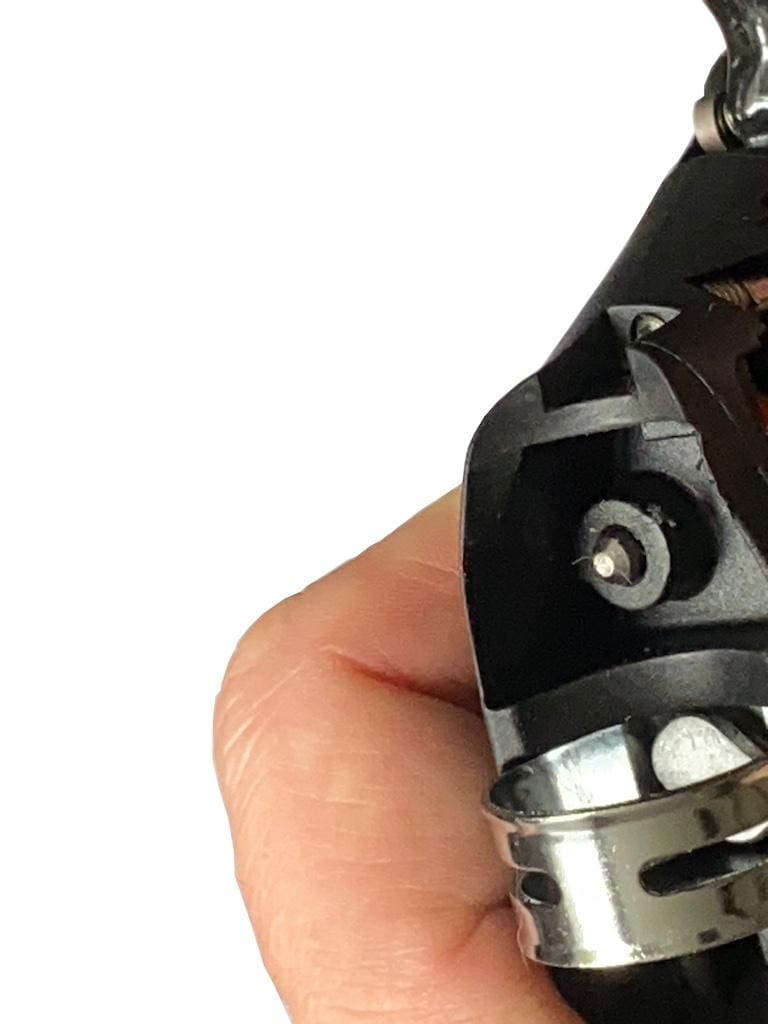

Sur l’avant du levier, cette pointe est l’extrémité de l’axe.

Étape 8

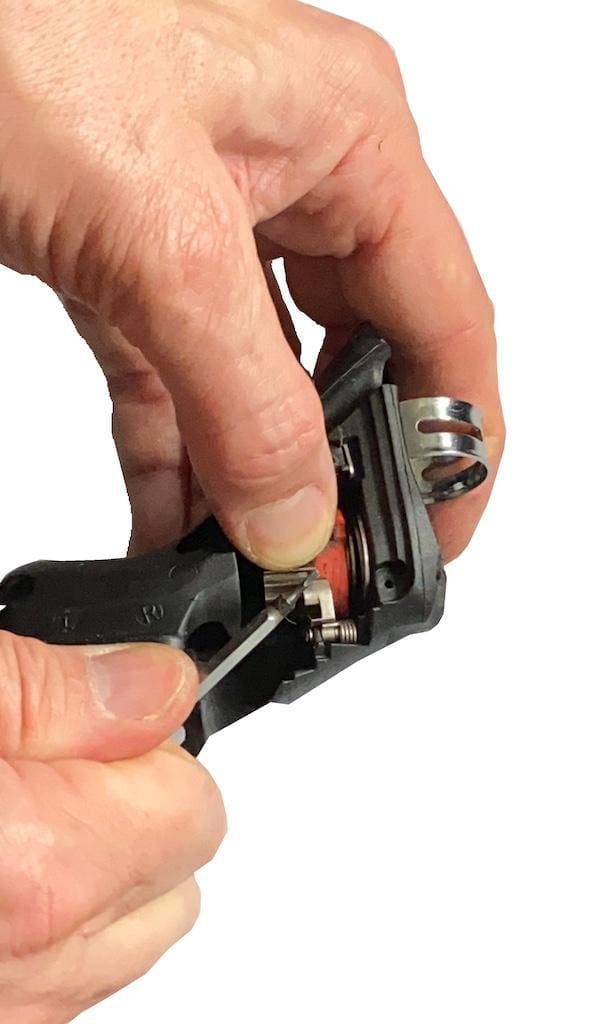

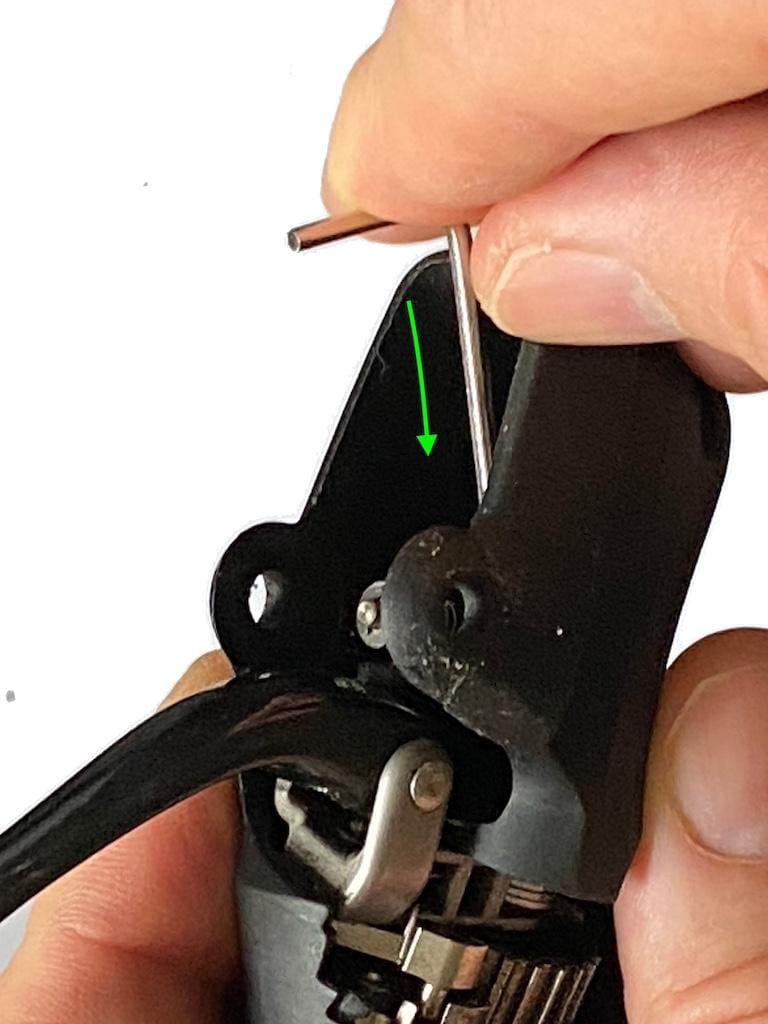

On utilise la clé de 4 mm pour pousser l’axe qui va libérer le mécanisme d’indexation du levier Sram.

Conversion des Leviers Sram 10 vitesses en 11 ou 12

Étape 9

Conversion des Leviers Sram 10 vitesses en 11 ou 12

Il ne va pas sortir beaucoup néanmoins.

Étape 10

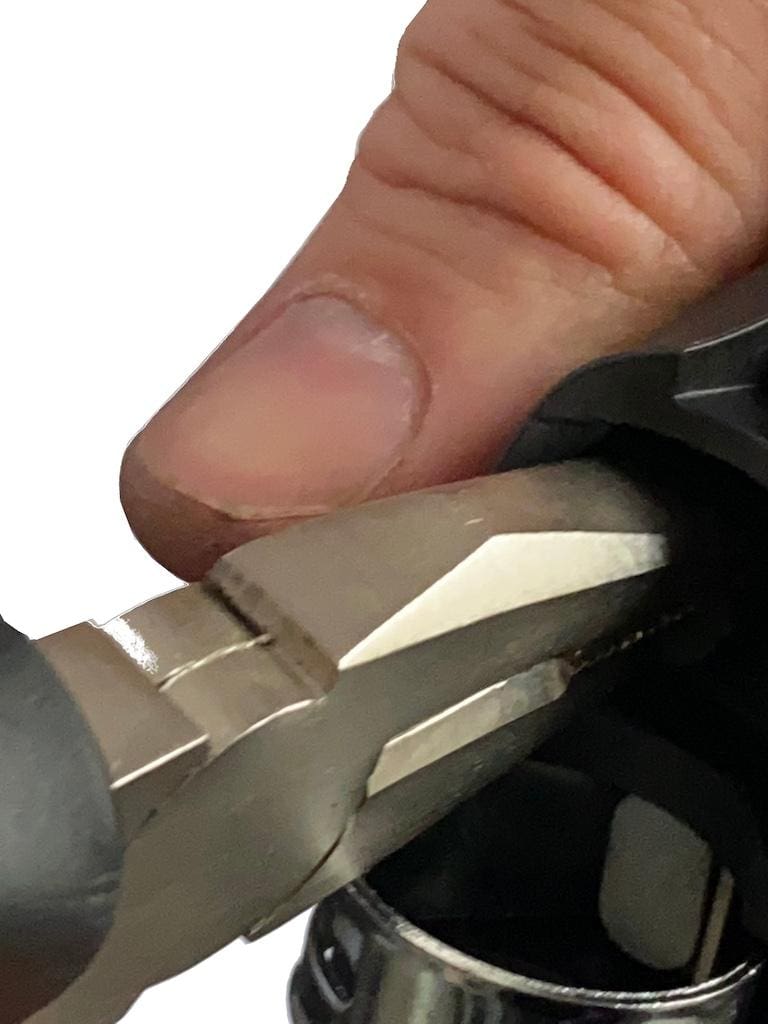

On utilise alors la pince pour le tirer hors de son logement.

Conversion des Leviers Sram 10 vitesses en 11 ou 12

Étape 11

Conversion des Leviers Sram 10 vitesses en 11 ou 12

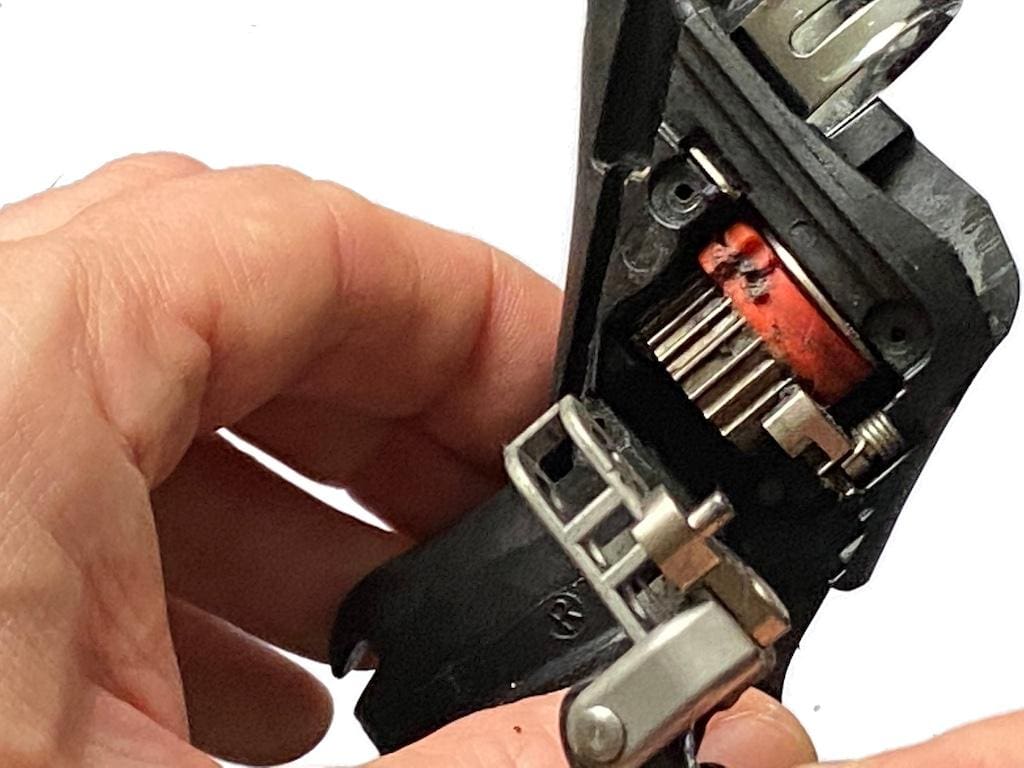

Le mécanisme d’indexation est « libre » désormais. La conversion du levier Sram peut débuter.

Étape 12

Retire alors la palette de vitesse en faisant attention à ne pas perdre le ressort ni la bague.

Conversion des Leviers Sram 10 vitesses en 11 ou 12

Étape 13

Conversion des Leviers Sram 10 vitesses en 11 ou 12

On soulève le cliquet qui reste en place dans le corps du levier pour dégager le passage du reste.

Étape 14

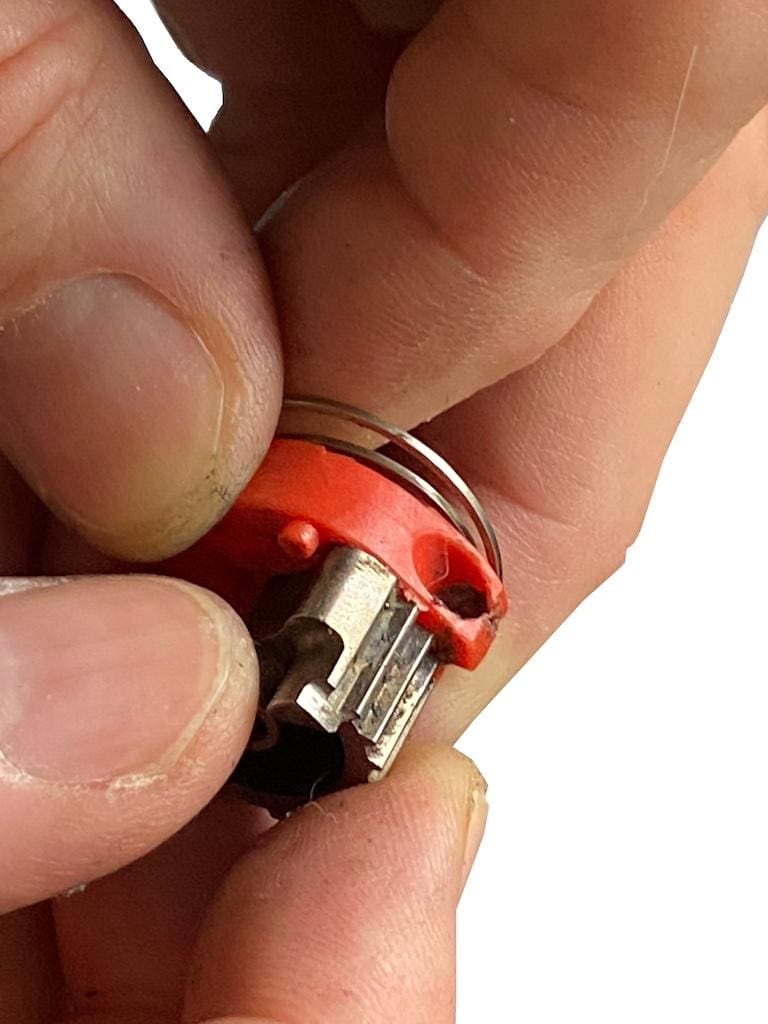

Le tambour vient avec l’engrenage et son ressort.

Conversion des Leviers Sram 10 vitesses en 11 ou 12

Étape 15

Conversion des Leviers Sram 10 vitesses en 11 ou 12

L’engrenage s’enlève à la main ou avec un petit tournevis. Pas besoin de forcer.

Étape 16

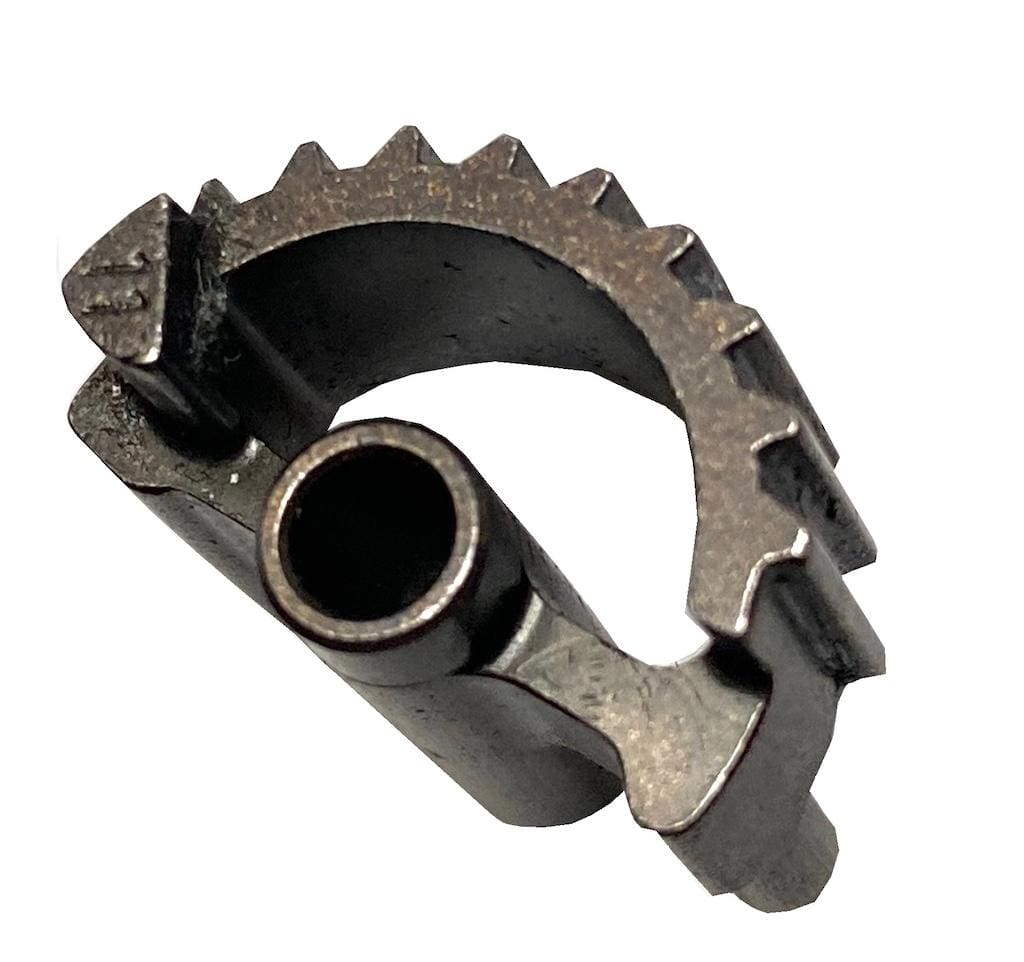

L’engrenage 11 vitesse utilisé pour cette conversion des leviers Sram se place sans forcer également.

Conversion des Leviers Sram 10 vitesses en 11 ou 12

Étape 17

Conversion des Leviers Sram 10 vitesses en 11 ou 12

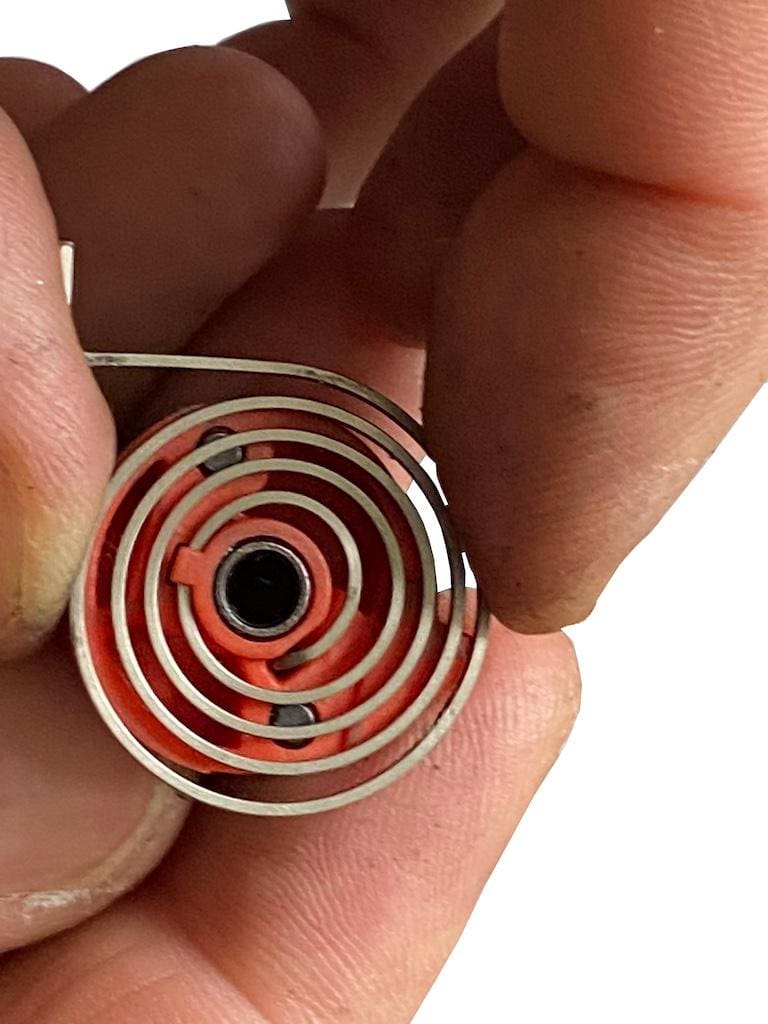

On s’assure que le ressort est bien mis.

Étape 18

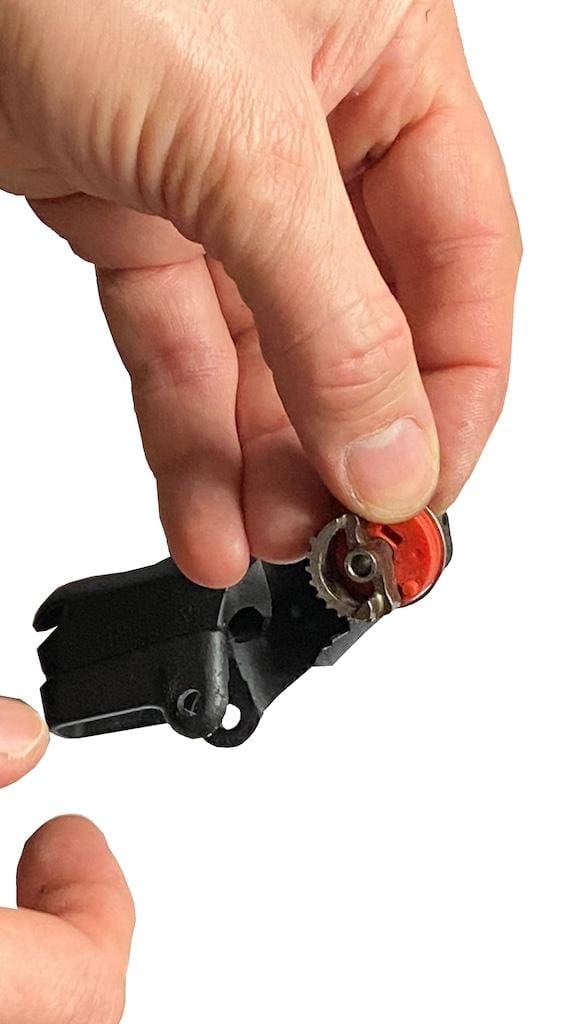

On replace le tambour en mettant le ressort dans son logement en haut.

Conversion des Leviers Sram 10 vitesses en 11 ou 12

Étape 19

Conversion des Leviers Sram 10 vitesses en 11 ou 12

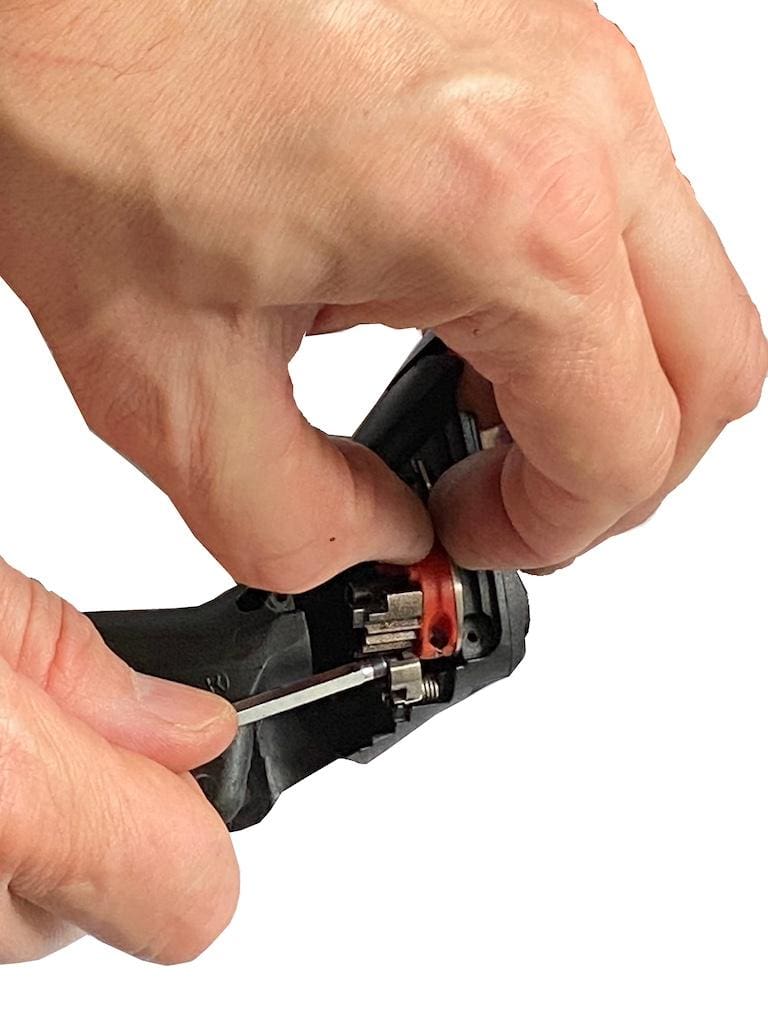

On lève le cliquet avec le tournevis pour permettre la mise en place de l’engrenage.

Étape 20

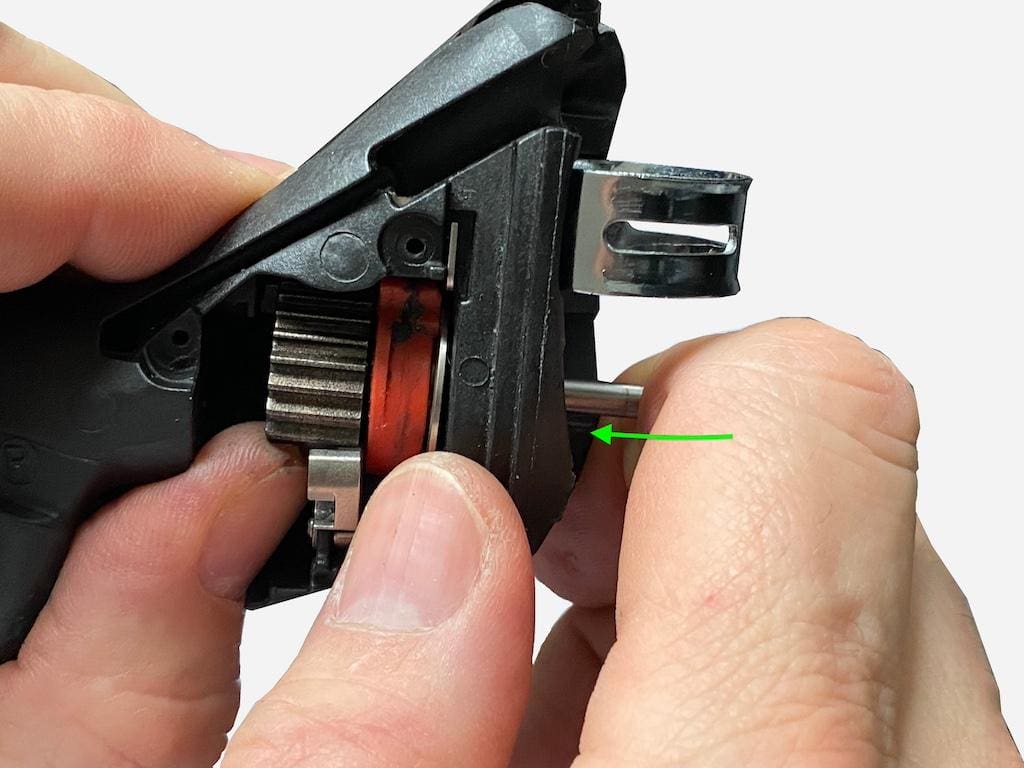

Quand le tambour est en place, on remet l’axe et on le pousse pour maintenir l’ensemble. Pas trop pour mettre la palette…

Conversion des Leviers Sram 10 vitesses en 11 ou 12

Étape 21

Conversion des Leviers Sram 10 vitesses en 11 ou 12

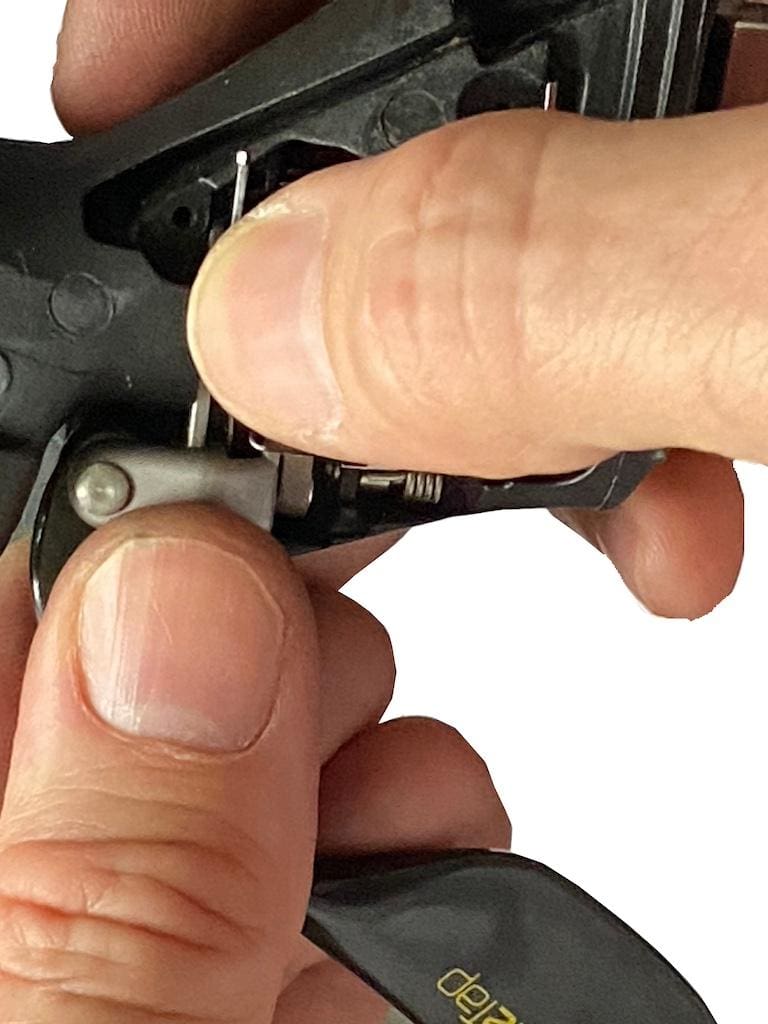

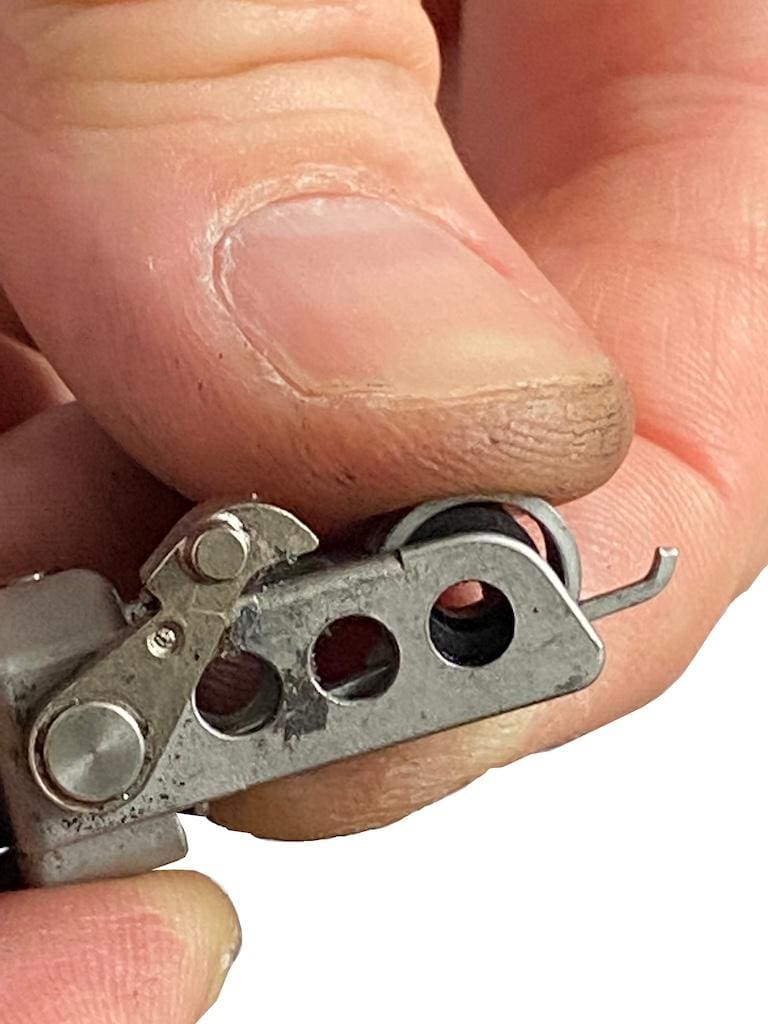

On replace le ressort de la palette avec sa bague interne comme ceci.

Étape 22

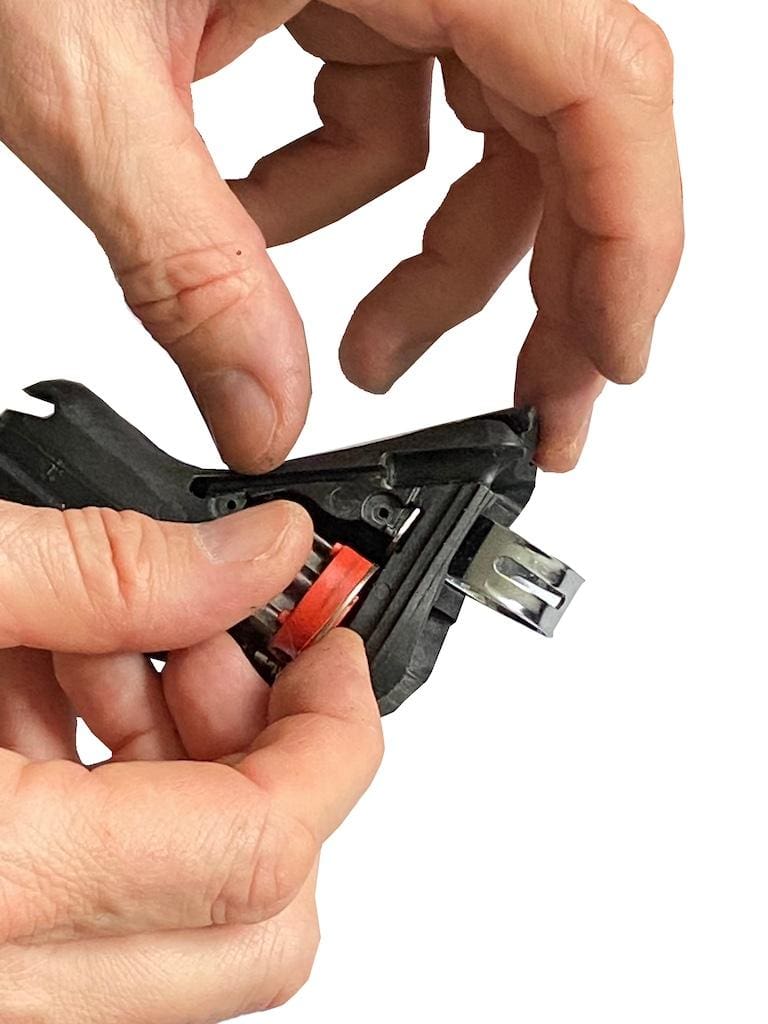

On pousse la palette et le mécanisme ainsi avec le ressort en haut…

Conversion des Leviers Sram 10 vitesses en 11 ou 12

Étape 23

Conversion des Leviers Sram 10 vitesses en 11 ou 12

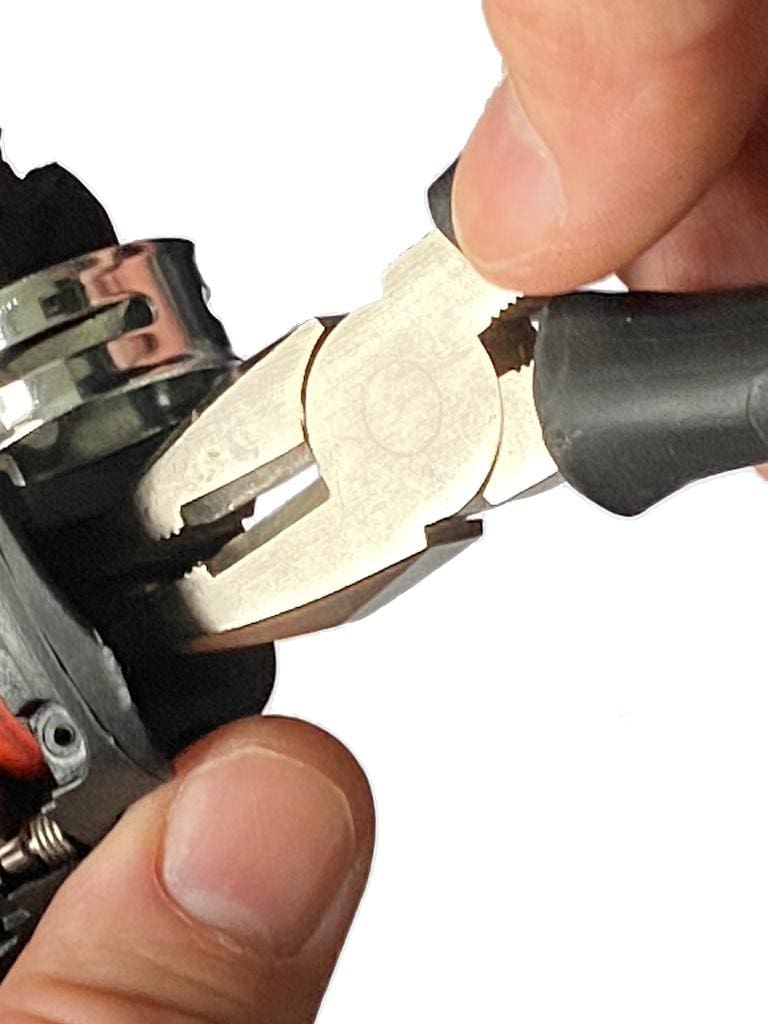

On pousse l’axe avec la pince puis avec la clé de 4 mm pour verrouiller le mécanisme du levier Sram.

Étape 24

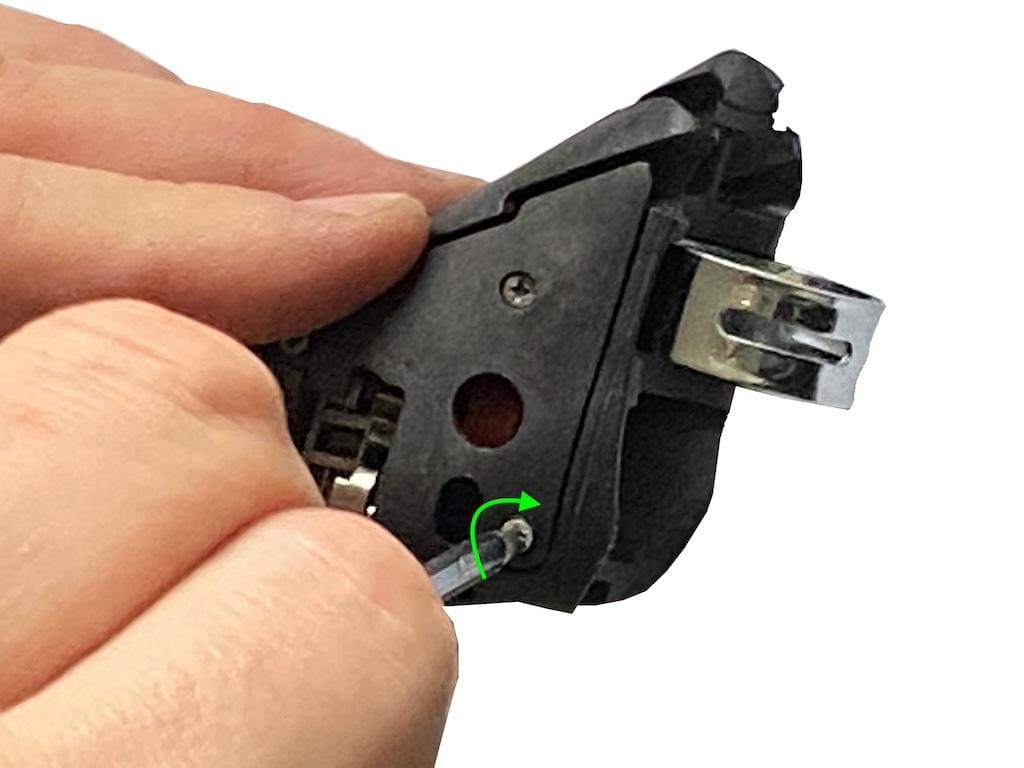

On resserre la vis qui va bloquer l’axe.

Conversion des Leviers Sram 10 vitesses en 11 ou 12

Étape 25

Conversion des Leviers Sram 10 vitesses en 11 ou 12

On remet en place le capot du levier.

Étape 26

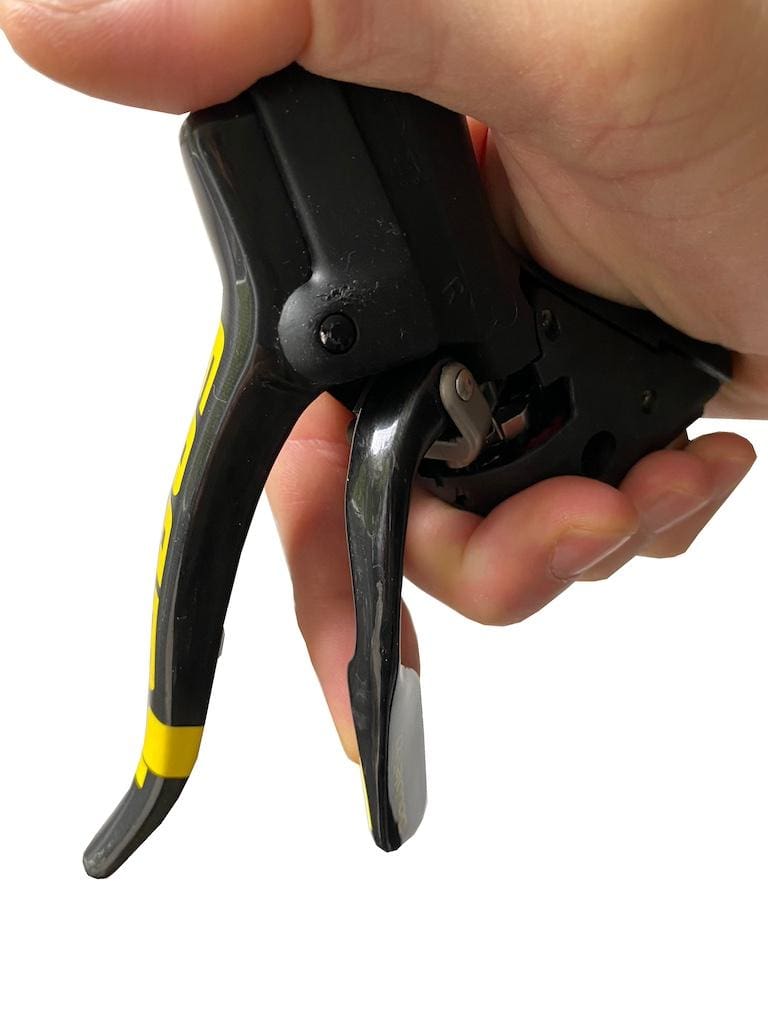

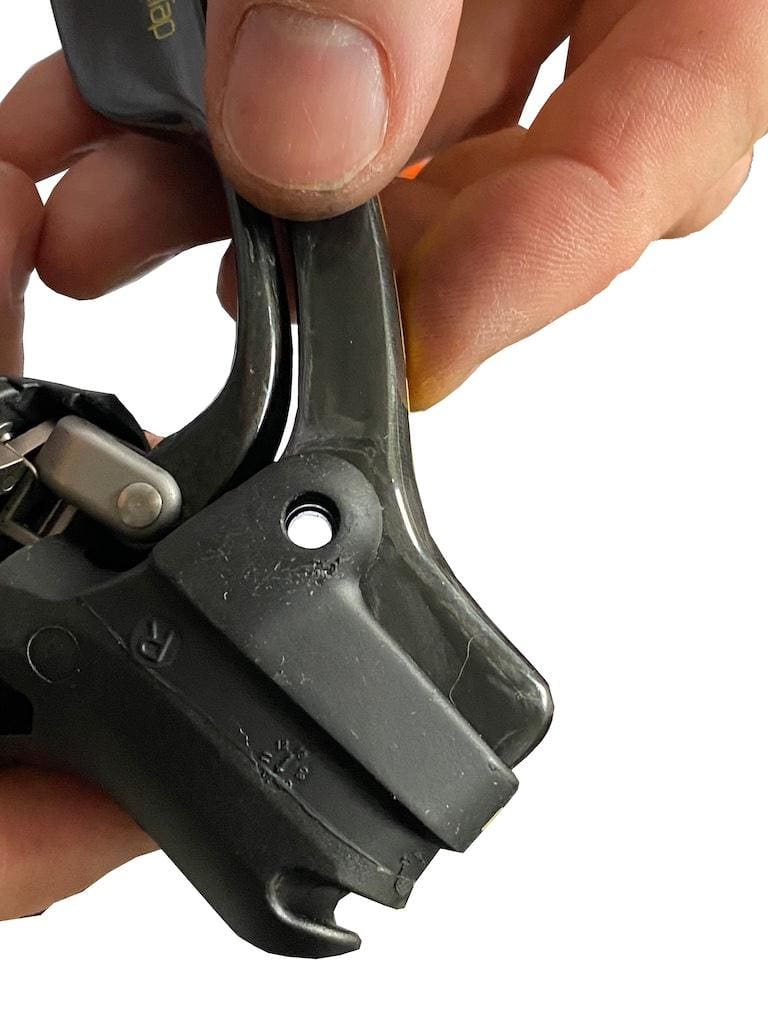

On aligne bien les trous du corps et du levier avant de mettre en place l’axe.

Étape 27

Conversion des Leviers Sram 10 vitesses en 11 ou 12

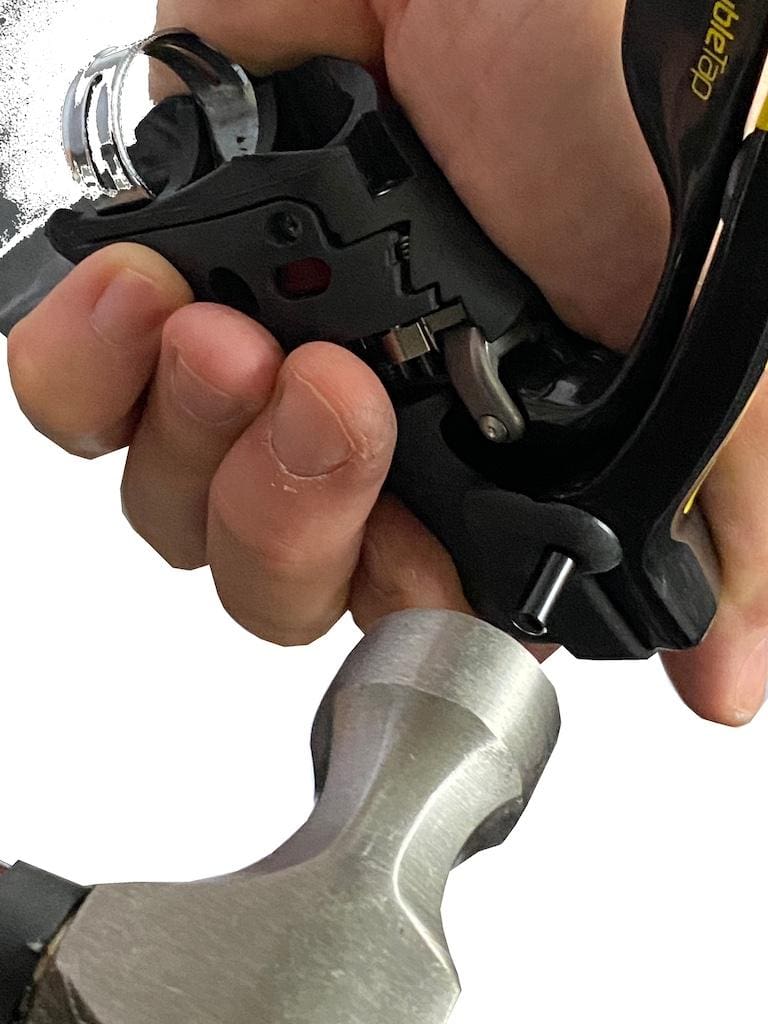

On termine la mise en place de l’axe au marteau

Étape 28

La conversion des leviers Sram 10 aux 11 vitesses est terminée. Ne reste plus qu’à tester le fonctionnement à vide. Toutes les vitesses doivent passer à la montée ou à la descente, sans l’aide du ressort du dérailleur donc…

Conversion des Leviers Sram 10 vitesses en 11 ou 12

Attention

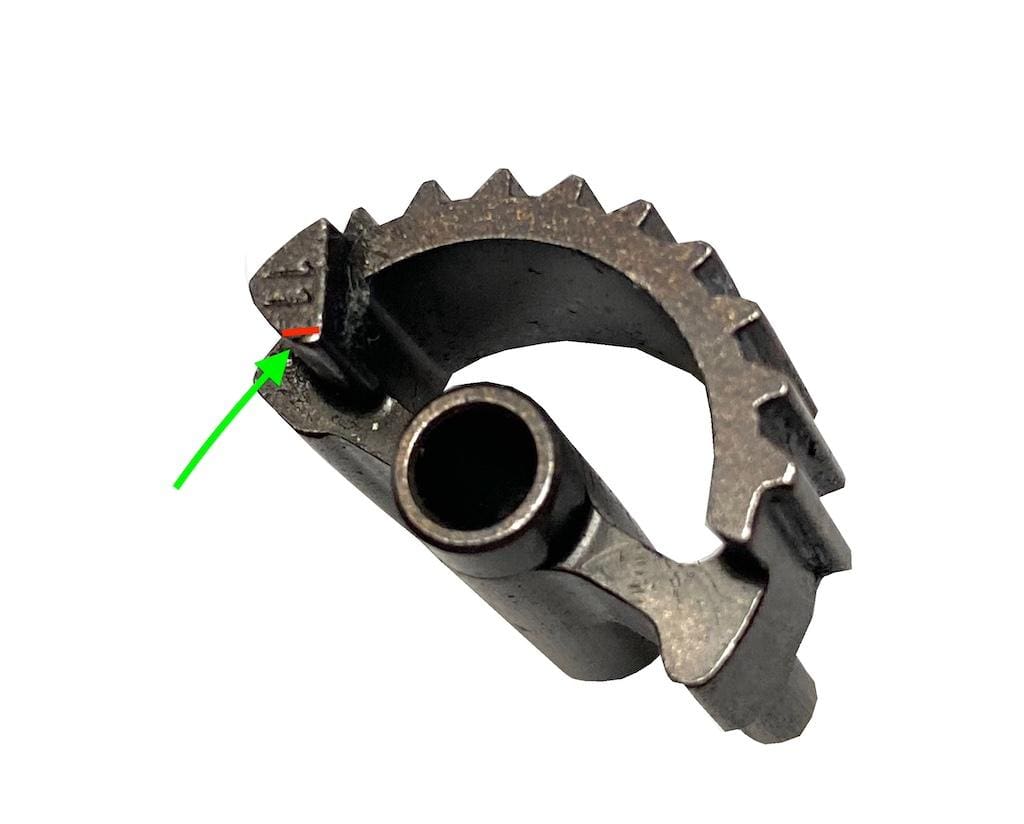

Sur certains leviers on peut monter les vitesses mais une fois le dernier rapport atteint impossible de redescendre, la palette n’accroche plus rien. Si on tire la palette vers la droite on la réarme et on passe toutes les vitesses sans problème sauf le plus petit rapport qui bloque le système à nouveau. Pas de panique, la cause est liée à l’engrenage et pas à la conversion des leviers Sram vers le 11 ou le 12 vitesses. En fait il faut limer un peu l’engrenage pour que tout marche parfaitement. Cela dépend vraiment du mécanisme des leviers et de son état d’usure.

Conversion des Leviers Sram 10 vitesses en 11 ou 12

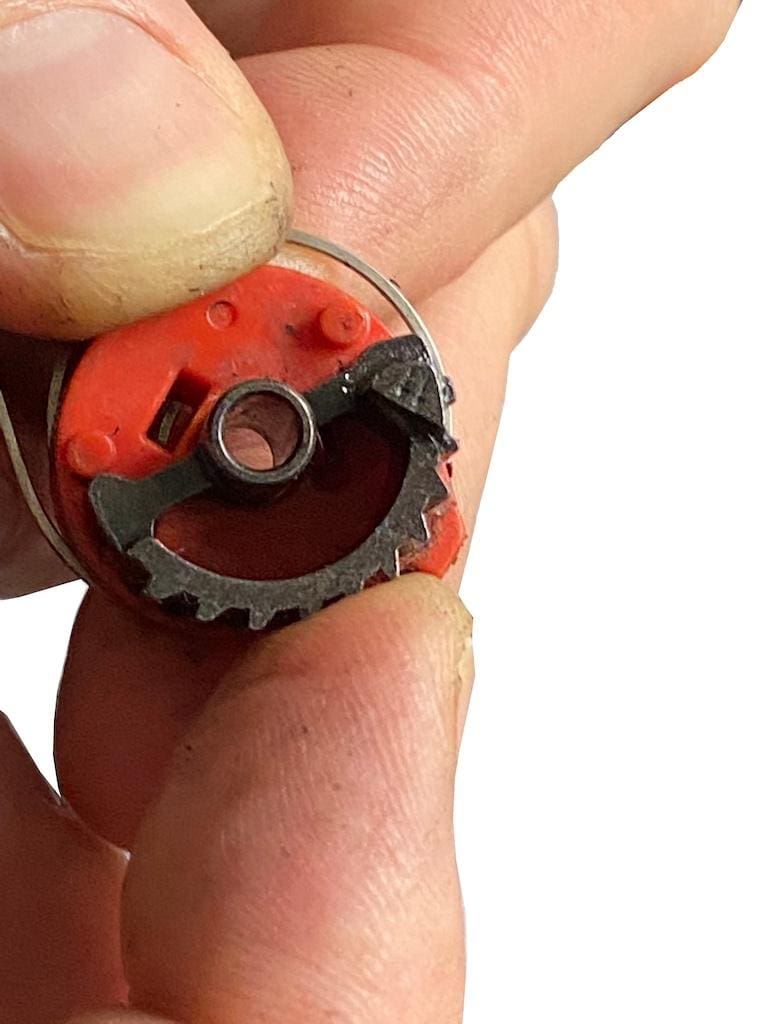

Il faut parfois limer la partie rouge. Suffisament pour ne pas gêner le mouvement de la palette. Crédit Frédéric Iehl
