Régler le jeu d’un pédalier Sram DUB(AXS) ou BB 30

Avec l’avènement des roulements annulaires en guise de boitiers de pédalier, le jeu est rare mais il peut arriver quand même. Sur un pédalier Sram DUB, derniers groupes AXS, ou un pédalier Sram BB 30 ( Red 22 , Force 22 ou Rival 22), il est facile de le régler.

Sommaire mécanique

Les outils

Pour régler le jeu sur un pédalier Sram DUB (AXS) ou un Sram BB 30, il suffit d’une clé allen de 8 mm et d’une autre clé allen de 2 mm.

Crédit photos : Frédéric Iehl

Temps et difficulté

C’est on ne peut plus facile de régler le jeu sur un pédalier Sram DUB. Il y en a pour 5 minutes au total. Si on a les outils bien sûr. La clé de 2 mm est essentielle, la 8 mm moins, normalement…

Étape 1

Régler le jeu de pédalier Sram DUB et Sram BB 30

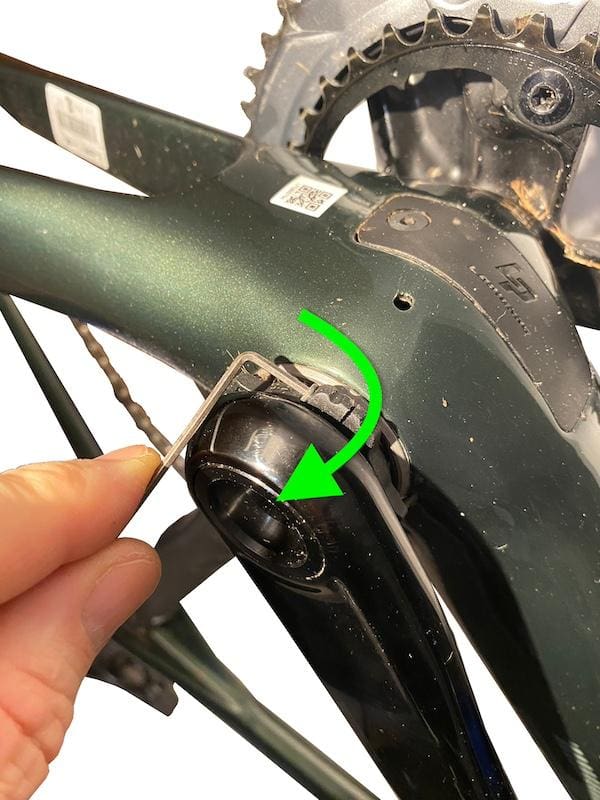

Vous avez ressenti du jeu dans le pédalier Sram DUB. Du côté gauche on va dévisser cette vis qui bloque la couronne de compression.

Étape 2

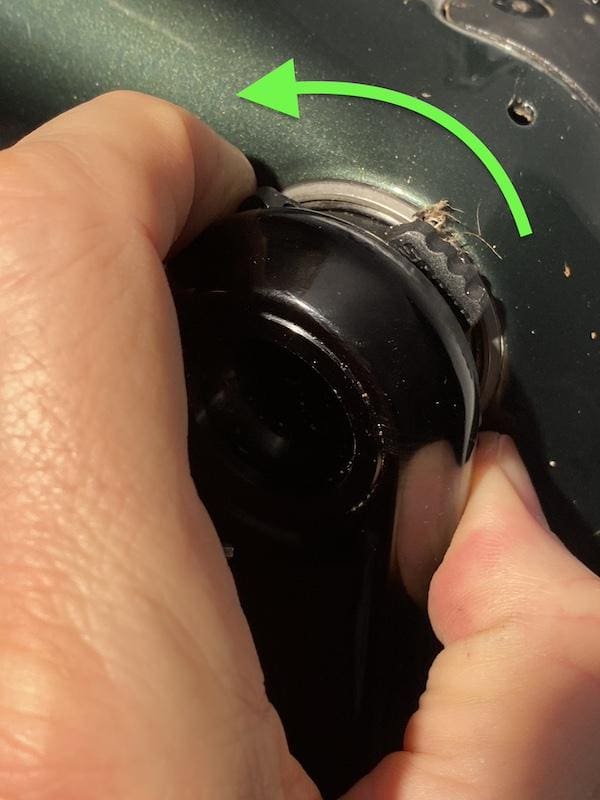

Quand la couronne est libre on va la dévisser pour la plaquer contre la manivelle.

Régler le jeu de pédalier Sram DUB et Sram BB 30

Étape 3

Régler le jeu de pédalier Sram DUB et Sram BB 30

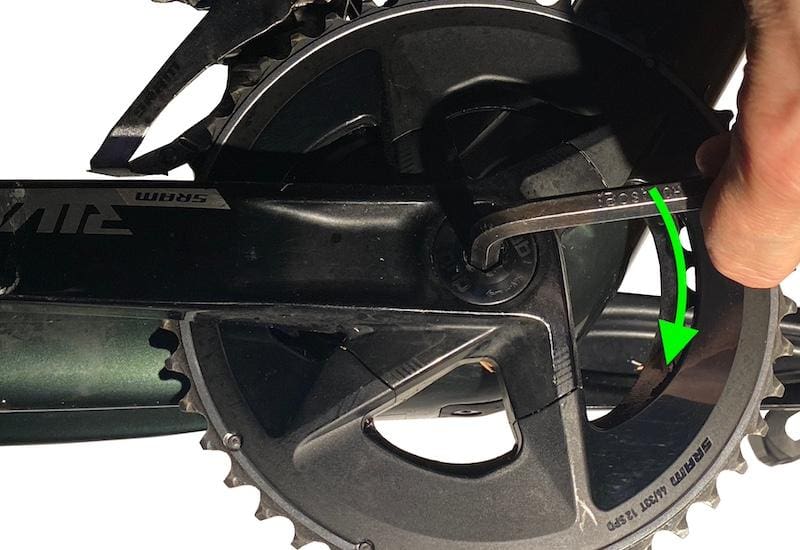

On passer du côté droit et serrez le pédalier avec la clé de 8 mm au cas où il se serrait desserrer. Très rare, mais bon on n’est jamais trop prudent.

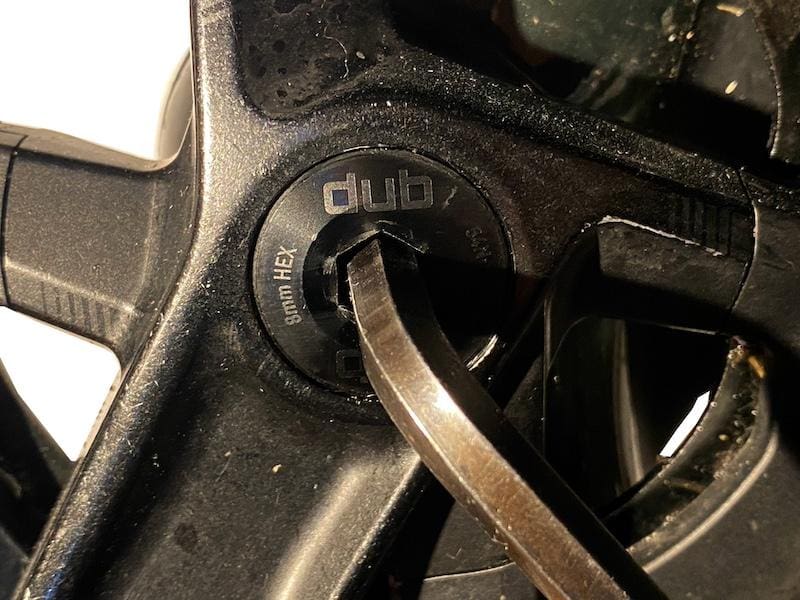

Attention il y a deux empreintes de clé, l’une derrière l’autre. La première est une 10 mm. Elle bloque la cuvette qui va servir d’extracteur. L’empreinte de 8 mm est derrière et assez profond. C’est ici qu’on serre le pédalier.

Étape 4

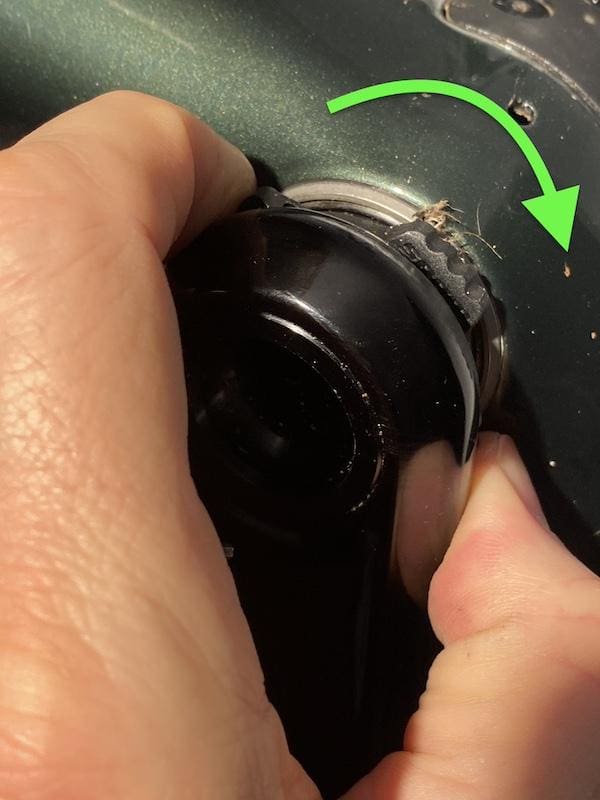

On serre à fond la couronne réglable pour la plaquer le plus possible contre le roulement. Quand on ne peut plus serrer à la main, le roulement est contraint et il ne doit plus y avoir de jeu.

Régler le jeu de pédalier Sram DUB et Sram BB 30

Étape 5

Régler le jeu de pédalier Sram DUB et Sram BB 30

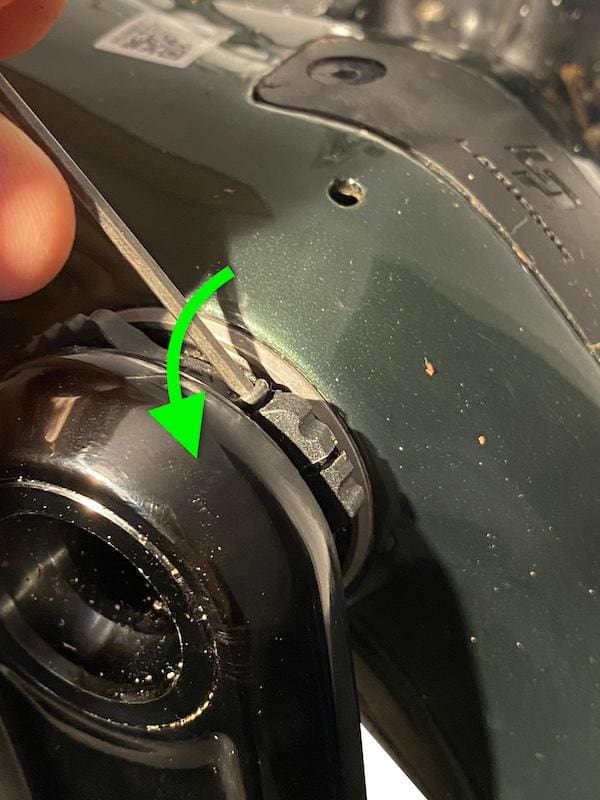

On bloque la couronne en serrant cette vis. On contrôle une dernière fois qu’il n’y a pas de jeu.
